Definições da Ferramenta Trama
Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, consulte Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.
Ver também Tramas.
Se Você Estiver Editando o Componente de Trama de um Perfil
Se você estiver editando um componente Trama de um atributo de Perfil, os únicos controles disponíveis são Contorno de Trama Ligado/Desligado, Tipo de Linha de Corte e cor, e seleção de Tipo de Trama (as Tramas disponíveis aqui representam os Materiais de Construção para o perfil que você está editando).
Painel Definições Gerais de Trama
Este painel define a aparência da Trama na Planta. Estas definições de Trama irão também ser utilizadas se desenhar uma Trama em uma janela de Seção/Elevação/EI ou Detalhe/Folha de Trabalho.

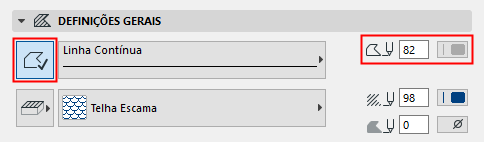

Contorno da Trama
•Clique para definir uma Trama de contorno.
•Escolha o seu Tipo e cor de Linha.

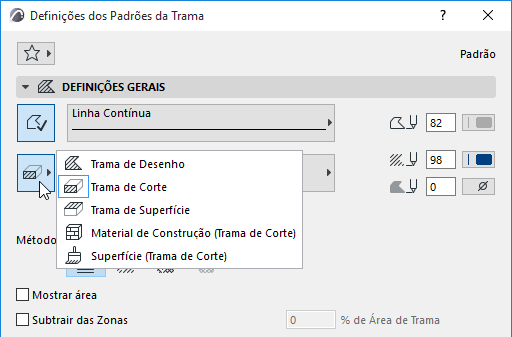

Categoria da Trama
Clique no botão esquerdo do pop-up padrão de Trama para escolher uma Categoria de Trama para esta Trama.
Para mais informações, consulte Categorias de Tramas.
•Selecione o tipo de trama utilizado para visualizar a Trama.
•Escolha as cores de caneta de primeiro plano e fundo. Dependendo do tipo de trama (por exemplo, aqueles baseados em Materiais de Construção ou Superfícies), certas sobreposições podem estar disponíveis.
Para o fundo da trama você pode também selecionar a opção transparente ou a cor do Fundo da Janela.
Defina a orientação da hachura vetorial (se houver alguma) ou padrão da trama do símbolo.

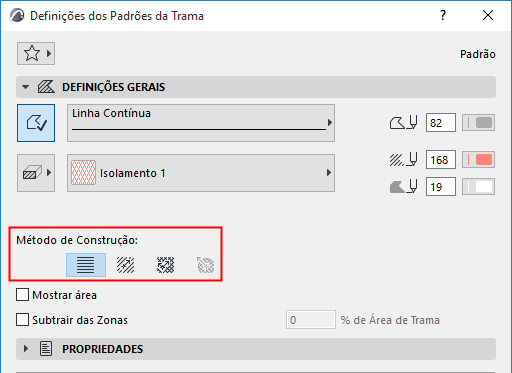

Escolha uma das seguintes opções de Método de Construção:
•Vínculo para a Origem do Projeto: O padrão sempre estará ligado à Origem do Projeto, independentemente da posição da Trama e da rotação.
•Vínculo para Trama de Origem: O padrão sempre seguirá a posição da Trama e a rotação. Para modificar a origem da Trama e a rotação, selecione a trama e arraste o ponto quente da trama.
•Distorção personalizada: Semelhante ao Vínculo da Trama de Origem. Use os dois pontos quentes da trama para distorcer a orientação X/Y e a escala da trama.
Para ver exemplos de cada opção, consulte Métodos de Orientação de Trama.
•Distorção Radial: Ajustar graficamente a distorção radial do vetor. Isto só está disponível para uma Trama de símbolo selecionada e apenas se:
–a trama do símbolo foi usada como uma camada de uma estrutura composta; e
–a Orientação da Trama da camada foi definida como Ajustar à Camada na caixa de diálogo Composições; e
–selecionou esta trama do símbolo depois de explodir uma parede composta curva.
Ver Distorção Radial (apenas Tramas de Símbolo).
Notas:
–A hachura vetorial (de plotter) só é visualizada se você tiver ativado Visualização > Opções de Visualização na Tela > Aparência da Trama Verdadeira.
– A utilização de muitas tramas distorcidas radialmente pode diminuir a performance do seu projeto.
Marque esta opção para mostrar o texto da área correspondente à Trama. Se esta opção for ativada, será colocado (como parte do processo de desenho da trama) um texto, indicando a área da Trama na Planta.
Nota: O formato da Área de texto e qualquer linha do Apontador associada é definida na caixa de diálogo de Definições de Texto de Cota.
Ver Acrescentar Texto de Área a uma Trama.
Subtrair das Zonas
Marque esta opção para subtrair Trama dos elementos padrão ou selecionados das Zonas.
Indique um valor (1-100), para definir a percentagem da área da Trama do elemento que deseja subtrair das Zonas.
