Definições de ferramentas tipo linha
Aplica-se a Linha, Arco, Polilinha e Spline.
Definições para as Ferramentas de Linhas: Marque esta opção para aplicar as definições feitas nesta caixa de diálogo a todas as ferramentas do tipo Linha: Linha, Arco/Círculo, Spline, Polilinha.
Os Favoritos de qualquer uma das quatro ferramentas de tipos de linhas (Linha, Arco, Polilinha, Spline) podem ser aplicados a qualquer outro elemento de tipo de Linha.
•Selecione um Tipo de Linha, a partir do menu pop-up de seleção.
•Digite um Número de caneta (1-255) para a Linha/Arco/Polilinha/Spline.
•Clique na cor para obter uma janela de seleção de Cor para a Linha/Arco/Polilinha/Spline.
•Somente para polilinhas: Escolha uma preferência para manipular o padrão de um tipo de linha tracejada.
•Marque a caixa Limites da Zona para permitir que as linhas delimitem as zonas que forem colocadas automaticamente.
Seta
Clique nos ícones das Setas para escolher uma Linha sem Setas, ou uma Linha com uma seta no início, no fim ou em ambas as extremidades.
(Não disponível para Círculos e Elipses).
•Introduza o valor da altura da Seta.
•Introduza um número (1-255) de Cor de Caneta para a Seta.
•Clique para abrir a paleta pop-up de seleção da Cor de Caneta para a Seta.

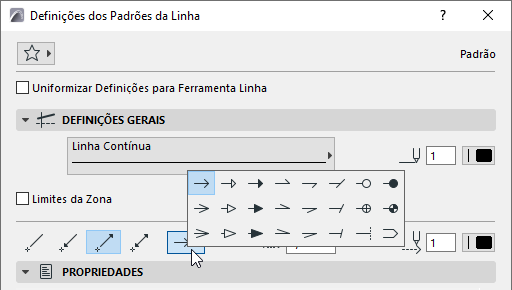

•Clique no ícone pop-up Seta para definir o tipo de marcador.
O último tipo de seta dobra a linha. (Somente ferramenta de linha.) O cursor se encaixa na linha do eixo invisível entre as duas linhas visíveis.
Painel de Propriedades da Linha
O painel Propriedades da Linha é semelhante nas ferramentas Linha, Arco/Círculo, Polilinha e Spline.
