在Archicad Start Edition 2023中不可用
使用MEP个性设置对话框可以按尺寸为MEP元素设置预定义的弯曲半径。
1。打开选项 > 项目个性设置 > MEP个性设置。
2。在“预定义尺寸”下，单击“暖通管道，给排水管道或电缆架”。
3。在“预定义大小”对话框中：
•根据需要更改每个元素大小的“弯曲半径”值。
•也可选择添加描述。
4。要应用这些预定义的弯曲半径值，请在“布设选项”中为“弯曲半径”选择 预定义（如果适用）选项。这样，弯曲连接将遵循布设中横截面的变化。（参见弯曲半径（布设选项））。
注意：在开始布设之前，请确保编辑 > 组合 > 自动组合是关闭的。
布设元素之间的弯曲连接将根据预定义的值自动构建。
使用描述

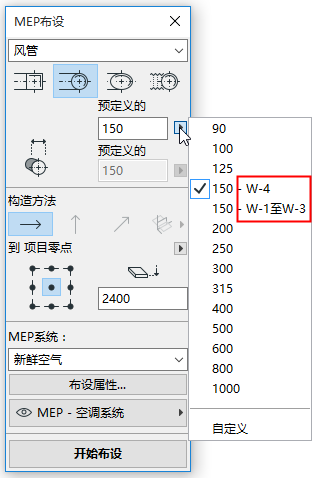

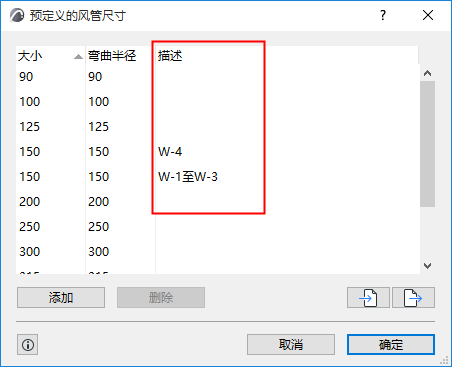

在以下示例中，暖通管道的尺寸根据其用途进行描述。描述还可能包括例如材料信息，公称直径，厚度等。“描述”也出现在“MEP布线”弹出式小面板中。这样您就可以在所有协作者之间标准化MEP元素了。

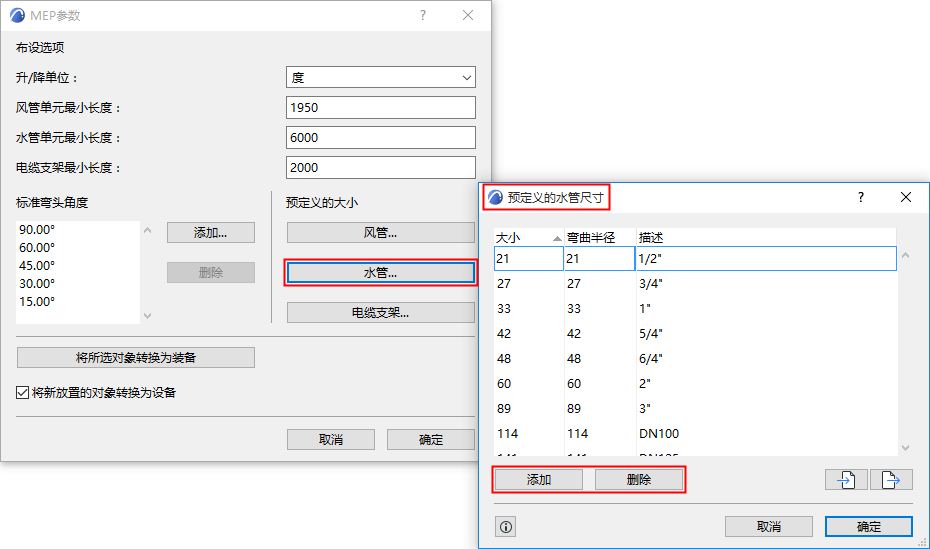

通常，风道，防火和供水系统需要不同的参数。例如，如果您的加热系统用的是绝缘的镀锌管，而冷却系统则是用的不锈钢管，那么您将需要有两个单独的“预定义管道尺寸”表。
导入/导出自定义MEP元素大小
使用导入和导出按钮以XML格式共享自定义的MEP元素尺寸数据。
