在Archicad Start Edition 2023中不可用

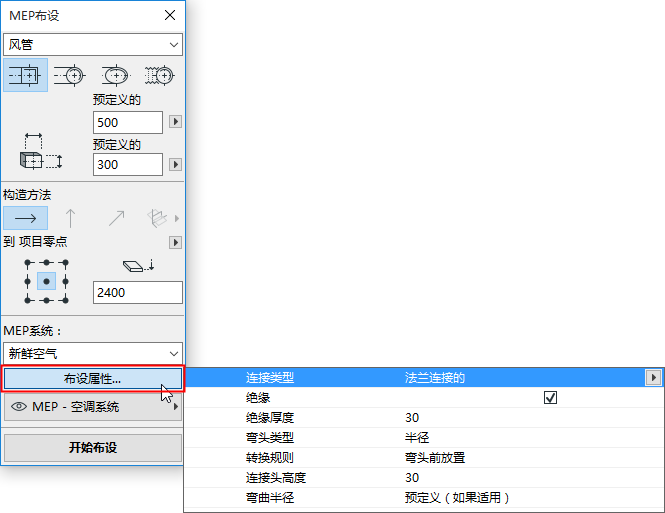

从“MEP布设”弹出式小面板单击布设选项.
您在此处设置的选项将影响下一个布设操作。可用的选项各不相同，取决于布设的是暖通管道、给排水管道还是电缆。.
连接类型
选择恰当的类别（如法兰连接，焊接，简单）以及在可用情况下选择高度/直径 。
绝缘
点击勾选框在此次布设的MEP元素外表添加可选的绝缘类型。定义绝缘厚度。
转换规则
转接头是当你在布设操作过程中切换管段几何形状（宽度、高度或形状）时自动放置的直线段，以确保正确的连接。如果在布设中的切换发生在弯曲时，转接头元素可以在弯曲之前或之后放置。在此选择你的参数(“在弯曲前放置”/”在弯曲后放置”)。
布设时，弯头会被自动放置。选择选项来定义该布设中的弯曲半径：
预定义（如果适用）
使用为当前MEP元素尺寸预定义的弯曲半径。（半径值在“MEP个性设置”中定义，位于：预定义的弯曲半径.)
始终按照元素设置

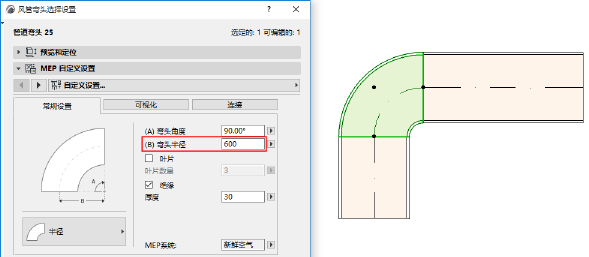

使用在“弯曲”工具的“默认”元素设置中定义的弯曲半径：
布设中的弯曲半径：使用“始终按照元素设置”
