MEP元素设置

在Archicad Start Edition 2023中不可用

MEP兼容的图库部件(具有用于暖通管道,给排水管道和电缆系统的智能连接)可在MEP图库和常规Archicad图库中找到。这两种图库都会自动加载为默认的Archicad模板的一部分

MEP元素的“工具设置”类似于Archicad的对象设置。

参见MEP-兼容的图库部件

MEP元素在楼层上的显示

使用“在楼层上显示”设置(“平面图和剖面图”面板)。

所有MEP元素的默认选项是“所有相关楼层”。

直线分段在相交的楼层上显示为剪切。

与楼层相交的其他(非直线)MEP元素没有剪切显示—它们在同一个楼层或另一个楼层上显示。

MEP自定义设置面板

根据对象,该面板具有两个或三个选项卡页面:“常规”,“可视化”和“连接设置”。


常规设置(MEP元素自定义设置)

输入MEP对象的基本的几何形状(如暖通管道的长度)。

对于一些MEP对象,一些可用的阈值范围取决于其它数值。

例如,T型暖通管道的长度(在常规设置标签页中设置)不能小于从头分离出来的T型分管的宽度(在连接标签页设置)。


弯曲半径

对于弯曲类元素。在“布设”时,您可以使用此默认值(“在元素设置中”)。(见弯曲半径(布设选项)。)

绝缘

如果你希望元素外表面包含绝缘层请勾选这个选框。然后在下面的栏目中输入绝缘层的 厚度 。

MEP系统

参见在工具设置中分配MEP系统

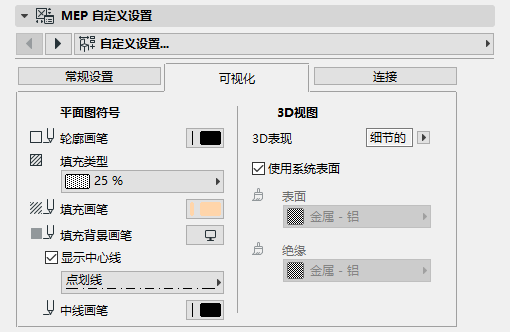

可视化选项卡(MEP元素自定义设置)

为元素的“平面符号”和“3D视图”分配自定义参数。

这些自定义参数将覆盖分配给该元素的MEP系统属性。


如果您在此处调整了表面定义,则应用于此MEP元素的MEP系统定义将更改为“未定义”。

要还原到MEP系统中定义的表面,请执行以下操作:

1。转到MEP系统控制项(在“常规”或“连接”选项卡上):当前为“未定义”。

2。选择一个特定的MEP系统

3。返回到“可视化”选项卡页面

4。点击 使用系统表面 勾选框。

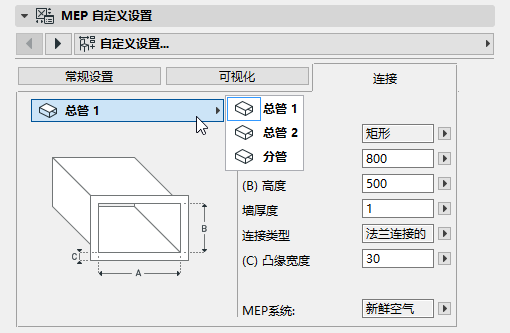

连接选项卡(MEP元素自定义设置)

为每个连接端口设置参数。

使用弹出窗口在连接之间进行切换(如果有多个连接),并分别编辑每个连接。


“预览和定位”面板上的2D符号对象预览为您提供反馈,让您知道正在编辑哪个连接。


墙厚度

这是MEP元素墙的厚度。

连接类型

选择应用的连接类型。比如一个暖通管道元素连接可以是简单连接或是法兰连接。

MEP系统

参见将MEP系统分配给每个元素连接
