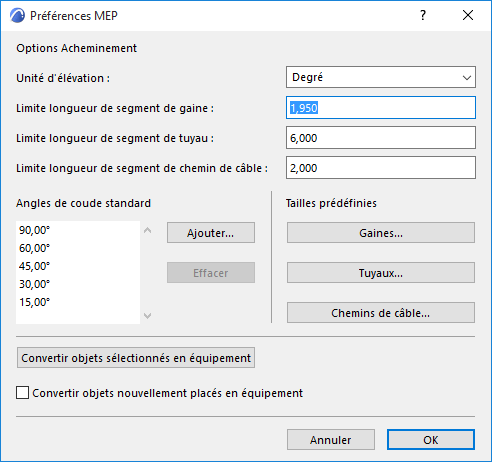

Utilisez ce dialogue pour définir des préférences générales et de cheminement pour le travail avec le Modeleur MEP.
Ouvrez le dialogue avec la commande Options > Préférences du projet > Préférences MEP (ou le raccourci Préférences MEP de la barre d'outils Ingénierie MEP).
Unité d'élévation
S'applique aux segments de cheminement placés à un angle : l'unité d'angle (par exemple degré ou mm/mètre) de la pente.
Limites de longueur de segment (Gaine, Tuyau, Chemin de câble)
Pendant le cheminement, placez une série d'éléments droits MEP en glissant et en cliquant. Les éléments placés sont automatiquement divisés en segments de la longueur définie ici.
Angles de coude standard
En utilisant Cheminement MEP dans la fenêtre Plan : Des Lignes guides apparaîtront pour vous aider (à condition que l'affichage des Lignes guides soit activé). Ces Lignes guides reflètent les Angles de coude standard définis ici.
Cliquez sur Ajouter pour ajouter à la liste d'autres Angles de coude standard, si nécessaire.
Tailles prédéfinies
Dimensions de coupe transversale prédéfinies pour chaque type d'outil MEP. Ces définitions sont disponibles en configurant une opération de cheminement dans la palette Cheminement.
Voir détails sous Rayons de courbe prédéfinis.
Type d'élément des objets compatibles MEP Objet ou équipement ?
Par défaut, les objets compatibles avec MEP de la Bibliothèque Archicad sont placés avec l'outil Objet et leur type d'élément est par conséquent “Objet”.
Utilisez les contrôles des Préférences MEP pour modifier éventuellement le type d'élément des objets compatibles MEP.

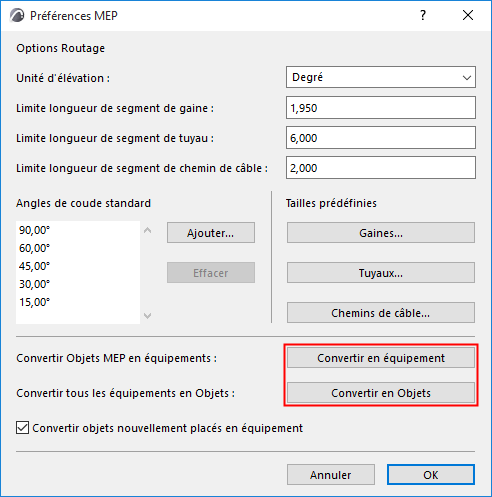

Convertir Objets MEP en équipement
Reclassifiez tous les Objets compatibles MEP en type Equipement.
Si vous commencez à travailler dans un environnement MEP, cette conversion facilite la recherche des équipements MEP.
Convertir tous les équipements en objets
Reclassifiez tous les équipements en objets. Utilisez ceci
•si vous n'utilisez plus l'environnement MEP ou
•pour rétablir les éléments de type Equipement en type Objet (au cas où ils ont été convertis en Equipements par erreur)
Convertir objets nouvellement placés en équipement
Si activé : le type d'élément des objets compatibles MEP placés avec l'outil Objet seront (à partir de maintenant) classifiés comme des Equipements et non comme des Objets.
Utilisez ceci si vous travaillez dans un environnement MEP. Cette case à cocher n'affecte pas les Objets déjà placés.
