Utilisez le dialogue Préférences MEP pour configurer un rayon de courbe prédéfini pour les éléments MEP selon leur taille.

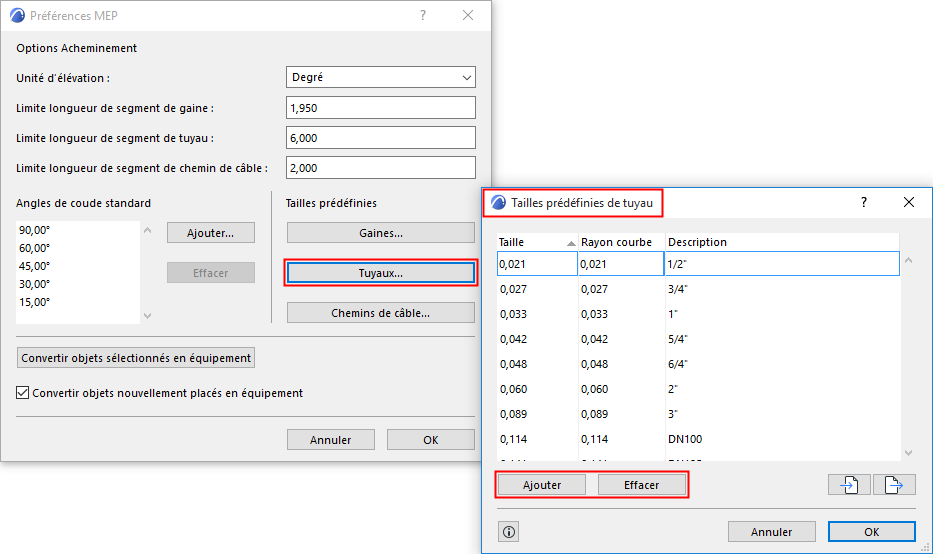

1.Choisissez Options > Préférences du projet > Préférences MEP.
2.Sous Tailles prédéfinies, choisissez Gaines, Tuyaux ou Chemin de câble.
3.Dans le dialogue Tailles prédéfinies :
•Modifiez les valeurs de Rayon courbe pour chaque taille d'élément selon vos besoins.
•Ajoutez éventuellement des descriptions.

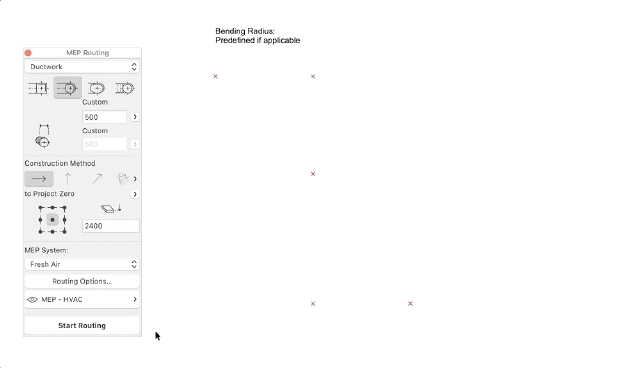

4.Pour appliquer ces valeurs de Rayon courbe prédéfini, choisissez l'option Prédéfini si applicable pour le Rayon courbe dans Options Cheminement : De cette manière, les connexions courbes suivent les changements de coupe transversale dans le cheminement. (Voir aussi Rayon courbe (Options Cheminement).
Remarque : Avant de commencer le cheminement, assurez-vous d'avoir désactivé Edition > Groupes > Groupes auto.
Les connexions courbes entre éléments placés seront automatiquement effectuées selon les valeurs prédéfinies.
Utiliser des descriptions

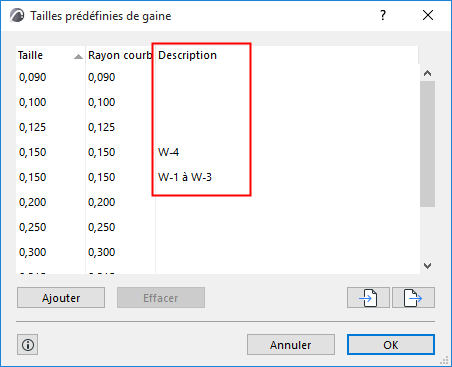

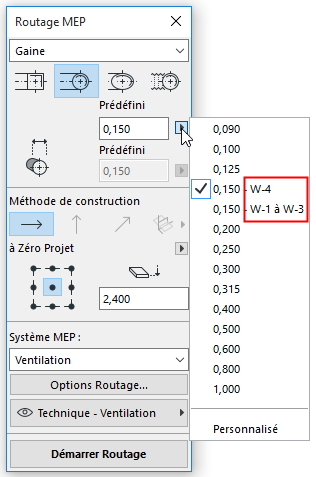

Dans l'exemple ci-dessous, les tailles de gaine sont décrites selon leur utilisation. La description peut également inclure, par exemple, des informations sur le matériau, le diamètre nominal ou l'épaisseur. La description apparaît également dans la palette Cheminement MEP. Ceci vous permet de définir une utilisation standard de l'élément MEP parmi les collaborateurs.
En général, les conduits d'aération, les systèmes de résistance au feu et de distribution d'eau exigent des paramètres différents. Par exemple, si votre système de chauffage comprend des tuyaux isolés galvanisés et que le système de refroidissement comprend des tuyaux en acier inoxydable, vous devez créer deux feuilles de Tailles de tuyau prédéfinies séparées.
Tailles d'élément MEP personnalisées pour l'import-export
Utilisez le boutons Importer et Exporter pour partager vos données de taille d'élément MEP personnalisées au format XML.
