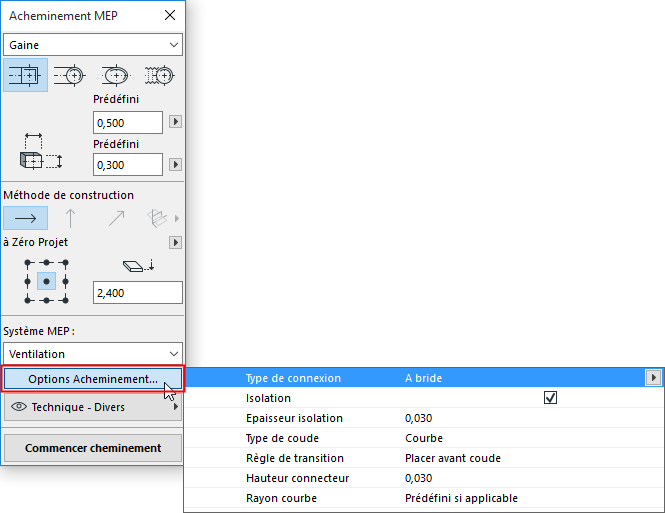

Cliquez sur le Options cheminement dans la palette Cheminement MEP.
Les options que vous pouvez définir ici affecteront l'opération de cheminement suivante. Les options disponibles varient selon que vous placiez des Gaines, des Tuyauteries ou des Chemins de câble.
Type de connexion
Choisissez le type approprié (par ex. A bride, Soudé, Simple) et la hauteur/le diamétre, selon les cas.
Isolation
Activez la case à cocher pour ajouter une couche d'isolation éventuelle à l'extérieur de éléments MEP placés lors de cette opération de cheminement. Définissez une Epaisseur d'isolation.
Règle de transition
Les Transitions sont les segments droits placés automatiquement pour assurer les connexions correctes si vous avez changé de géométrie de segment (largeur, hauteur ou Forme) au cours d'une opération de cheminement. Si le changement a lieu à un coude dans le cheminement, l'élément de transition peut être placé soit avant, soit après le coude. Choisissez ici votre préférence (“Placer avant coude”/”Placer après coude”).
Rayon courbe (Options Cheminement)
Les courbes sont automatiquement placées pendant le cheminement. Choisissez une option pour définir le rayon des courbes dans ce cheminement :
Prédefini si possible
Utilise le rayon courbe prédéfini pour la taille d'élément MEP actuelle. (Les valeurs de rayon sont définies dans Préférences MEP, sous : Rayons de courbe prédéfinis.)
Toujours par réglages d'élément

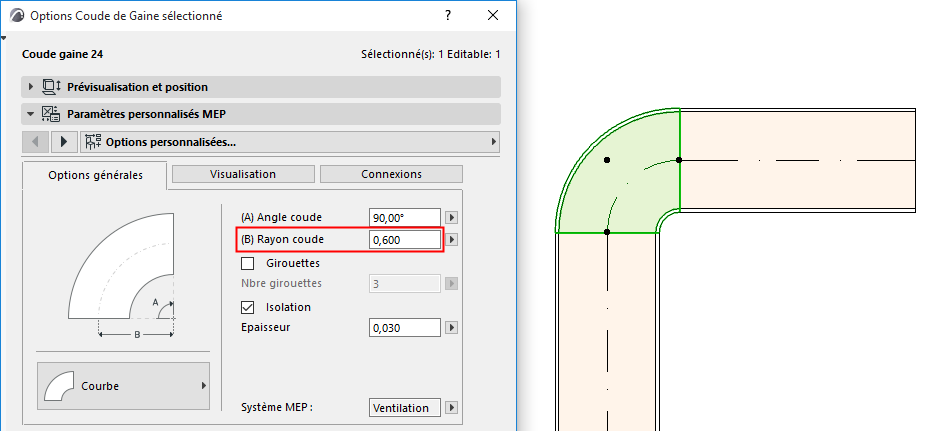

Utilise le rayon courbe défini dans les réglages par défaut de l'outil Coude :
Rayon courbe dans une opération de cheminement : Utilisant “Toujours par réglages d'élément”
