Οι γραμμές είναι χαρακτηριστικά, που ορίζονται στην ενότητα Επιλογές > Χαρακτηριστικά Στοιχείου > Γραμμές.
Οι τύποι γραμμών εκχωρούνται σε στοιχεία του Archicad στους διαλόγους των ρυθμίσεών τους.
Για παράδειγμα, κατά τον καθορισμό του τρόπου εμφάνισης ενός Υποστυλώματος σε ένα 2D παράθυρο, θα εφαρμόσετε διαφορετικές γραμμές για το περίγραμμα του πυρήνα του, για την εμφάνιση των υπερκειμένων του και για το σταυρόνημα του συμβόλου του.
Επεξεργασία και διαχείριση τύπων γραμμών

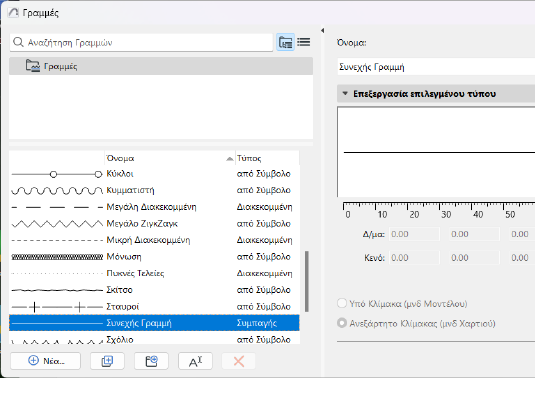

Χρησιμοποιήστε τον Διάλογο Γραμμές για να τροποποιήσετε τις τυπικές γραμμές (συνεχής, τελείες, διακεκομμένη, κ.λπ.) και να ορίσετε ειδικές γραμμές.
•Από την pop-up λίστα, στο άνω μέρος του διαλόγου, επιλέξτε έναν προκαθορισμένο Τύπο Γραμμής. Πρώτη στη λίστα είναι η Συνεχής Γραμμή, η οποία δεν είναι επεξεργάσιμη.
•Το επόμενο σύνολο γραμμών στη λίστα είναι οι εστιγμένες/διακεκομμένες γραμμές, οι οποίες είναι επεξεργάσιμες. (Δείτε: Επεξεργασία Τύπου Γραμμής (Διακεκομμένη))
•Οι υπόλοιπες γραμμές της λίστας είναι γραμμές από σύμβολο, οι οποίες είναι και αυτές επεξεργάσιμες (δείτε Επεξεργασία Τύπου Γραμμής (Διακεκομμένη))
Δημιουργία νέου τύπου γραμμής
Επιλέξτε έναν τύπο γραμμής:
•Διακεκομμένη: ρυθμίστε τις επιλογές της στο πάνελ Επεξεργασία επιλεγμένου τύπου γραμμής - βλ Επεξεργασία Τύπου Γραμμής (Διακεκομμένη).
•από Σύμβολο: Χρησιμοποιήστε αυτήν την επιλογή για να δημιουργήσετε έναν τύπο γραμμής που βασίζεται σε ένα πρότυπο από 2D σχεδιαστικά στοιχεία, τα οποία έχουν αντιγραφεί από ένα παράθυρο του Archicad. Δείτε: Επεξεργασία Τύπου Γραμμής (από Σύμβολο).
•Αντίγραφο: Δημιουργεί αντίγραφο του επιλεγμένου τύπου γραμμής με νέο όνομα.
Ορίστε τις επιλογές στον πάνελ Επεξεργασία επιλεγμένου τύπου.
Διαγραφή γραμμής
Δείτε: Διαγραφή Χαρακτηριστικών.
Σημείωση: Η Συνεχής γραμμή δεν μπορεί να διαγραφεί.
