Δημιουργία Αρχείου ΤΕΜΑΧΙΟΥ (.mod)
Ένα αρχείο σε διάταξη ΤΕΜΑΧΙΟΥ (.mod) είναι ένας απλοποιημένος τύπος αρχείου Archicad, το οποίο μπορεί να τοποθετηθεί ως ένα ΤΕΜΑΧΙΟ Διασύνδεσης ή να συγχωνευτεί σε μία μελέτη.
•Μπορείτε να αποθηκεύετε όλα τα στοιχεία μελέτης ή μόνον επιλεγμένα στοιχεία και επιλεγμένους ορόφους στο αρχείο ΤΕΜΑΧΙΟΥ
•Ένα αρχείο .mod περιέχει μόνο δεδομένα μοντέλου και Κάτοψης
•Ένα αρχείο .mod περιλαμβάνει Ενσωματωμένα αντικείμενα, αλλά καθόλου πληροφορίες δεδομένων Τομής/Όψης/ΕΟψης, Φύλλου Εργασίας/Λεπτομέρειας, ή 3D Εγγράφου
•Ένα αρχείο .mod αναφέρεται μόνο σε χαρακτηριστικά που χρησιμοποιούνται στην πράξη από τα στοιχεία του. Επομένως, ένα .mod αρχείο είναι πολύ μικρότερο από ένα .pln αρχείο.
•Η Αποθήκευση Διασύνδεσης ως Αρχείο αποθηκεύει πάντοτε τη διασύνδεση σε διάταξη MOD.
Σημείωση: Επίσης, είναι δυνατή η διάσπαση μίας μελέτης σε πολλά PLN αρχεία (σε αντίθεση με τα αρχεία διάταξης ΤΕΜΑΧΙΟΥ). Δείτε: Αποθήκευση Επιλογής σε Διάταξη PLN.
Αποθήκευση μίας Μελέτης ως ΤΕΜΑΧΙΟ
Αποθήκευση Επιλεγμένων Στοιχείων σαν ΤΕΜΑΧΙΟ
Αποθήκευση μίας Μελέτης ως ΤΕΜΑΧΙΟ
1.Στην Κάτοψη, χρησιμοποιήστε το Αρχείο > Αποθήκευση ως και επιλέξτε τη διάταξη εγγράφου .mod.
2.Λαμβάνετε μία προειδοποίηση ότι το αρχείο ΤΕΜΑΧΙΟΥ θα περιέχει μόνο δεδομένα Κάτοψης.
3.Πατήστε OK για να δημιουργηθεί το αρχείο ΤΕΜΑΧΙΟΥ και κλείστε τον διάλογο.
Εάν η μελέτη περιέχει αρκετούς ορόφους, το Archicad (εξ ορισμού) θα αποθηκεύσει όλους τους ορόφους στο ΤΕΜΑΧΙΟ.

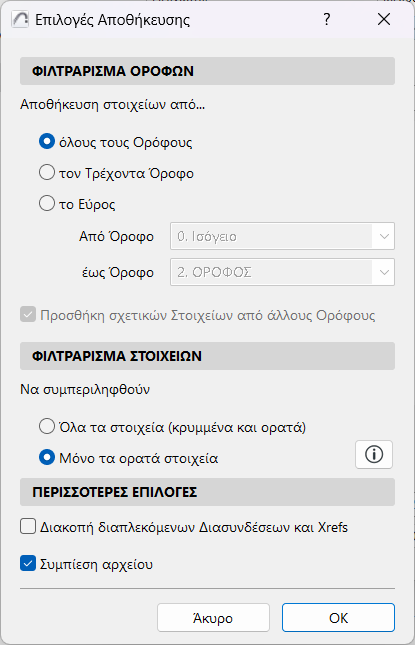

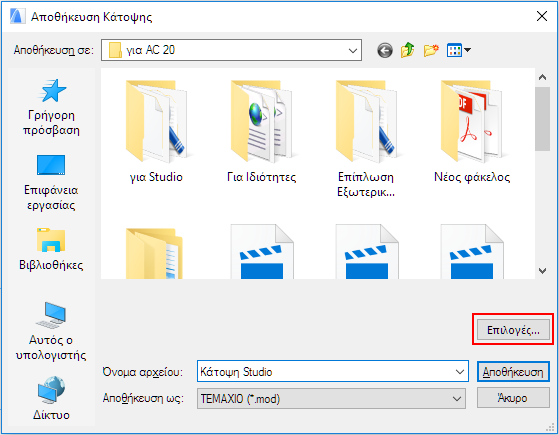

Εναλλακτικά, μπορείτε να αποθηκεύετε στο ΤΕΜΑΧΙΟ μόνον κάποιους ορόφους: όταν αποθηκεύετε το ΤΕΜΑΧΙΟ χρησιμοποιώντας το Αρχείο > Αποθήκευση ως, κάντε κλικ στο κουμπί Επιλογές του διαλόγου Αποθήκευση Ως, για να εμφανιστούν οι Επιλογές Αποθήκευσης.
•Η προκαθορισμένη επιλογή είναι όλους τους Ορόφους
•Εναλλακτικά, επιλέξτε μόνο τον τρέχοντα Όροφο, ή ένα συγκεκριμένο εύρος ορόφων που θα συμπεριληφθούν στο αρχείο ΤΕΜΑΧΙΟΥ. Οποιοδήποτε στοιχείο βρίσκεται εντός του εύρους, θα συμπεριληφθεί στο ΤΕΜΑΧΙΟ.
–Προσθήκη σχετικών στοιχείων από άλλους Ορόφους: Εάν επιλέξετε είτε Τρέχοντα Όροφο, είτε Εύρος, τσεκάρετέ το για να συμπεριλάβετε όλα τα στοιχεία που εμφανίζονται σε αυτούς τους συγκεκριμένους ορόφους (επειδή ο έλεγχός τους Εμφάνιση σε Ορόφους είναι ρυθμισμένος σε Σχετικούς Ορόφους), ακόμα και εάν ο αρχικός τους όροφος (όροφος που ανήκουν) είναι εκτός του εύρους ορόφων του ΤΕΜΑΧΙΟΥ.
•Διακοπή διαπλεκόμενων Διασυνδέσεων και Xrefs: Εάν το ΤΕΜΑΧΙΟ περιέχει διαπλεκόμενες Διασυνδέσεις και/ή Xrefs, μπορείτε να τσεκάρετε αυτό το κουτάκι για να διακόψετε αυτές τις συνδέσεις, σε περίπτωση που τα πηγαία αρχεία δεν θα είναι διαθέσιμα ή δεν θα χρειάζονται πλέον.
Δείτε: Τοποθέτηση Διασύνδεσης.
Αποθήκευση Επιλεγμένων Στοιχείων σαν ΤΕΜΑΧΙΟ
Σημείωση: Μπορείτε επίσης να αποθηκεύετε επιλεγμένα στοιχεία σε διάταξη PLN. Δείτε: Αποθήκευση Επιλογής σε Διάταξη PLN.
1.Επιλογή στοιχείων στην Κάτοψη. (Για να επιλέξετε στοιχεία από αρκετούς ορόφους, χρησιμοποιήστε την πολυώροφη δυνατότητα του εργαλείου Πλαίσιο Επιλογής - δείτε Ένας Όροφος ή Όλοι οι Όροφοι.)

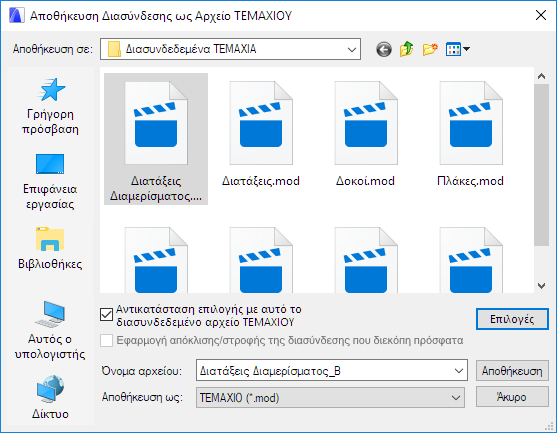

2.Πηγαίνετε στο Αρχείο > Εξωτερικό Περιεχόμενο > Αποθήκευση Επιλογής σαν ΤΕΜΑΧΙΟ , για να ανοίξετε τον εξής διάλογο:
3.Εισάγετε ή επιλέξτε ένα όνομα αρχείου.
4.Επιλέξτε τη διάταξη Αρχείο ΤΕΜΑΧΙΟΥ (.mod).
5.Προαιρετικά: Τσεκάρετε το Αντικατάσταση επιλογής με αυτό το αρχείο ΤΕΜΑΧΙΟΥ Διασύνδεσης, για να αντικαταστήσετε άμεσα τα επιλεγμένα στοιχεία με το ΤΕΜΑΧΙΟ.
Σημείωση: Στο Teamwork, το κουτάκι τσεκαρίσματος “Αντικατάσταση Επιλογής...” ΔΕΝ είναι διαθέσιμο.
–Τσεκάρετε επίσης το Εφαρμογή Απόκλισης και Στροφής του προς Επεξεργασία ΤΕΜΑΧΙΟΥ για να διατηρήσετε τις ειδικές ρυθμίσεις απόκλισης/προσανατολισμού, κατά την αντικατάσταση ενός αρχικού ΤΕΜΑΧΙΟΥ με ένα νέο. (Αυτή η επιλογή είναι χρήσιμη όταν αρκετές διασυνδέσεις του προς επεξεργασία ΤΕΜΑΧΙΟΥ τοποθετήθηκαν χρησιμοποιώντας διαφορετικές στροφές και αποκλίσεις).
6.Κάντε κλικ στο Αποθήκευση.
Σημειώσεις:
•Εάν έχετε επιλέξει κάποια στοιχεία και τα έχετε αντιγράψει στο Πρόχειρο, μπορείτε να αποθηκεύσετε ένα ΤΕΜΑΧΙΟ που θα περιλαμβάνει μόνον αυτά τα στοιχεία: χρησιμοποιήστε την εντολή Αρχείο > Αποθήκευση Ως και μετά επιλέξτε τη διάταξη εγγράφου ΤΕΜΑΧΙΟ από Πρόχειρο.
•Αν η επιλογή περιέχει στοιχεία που δεν τροποποιούνται (δηλ. είναι κλειδωμένα, βρέθηκαν σε ένα κλειδωμένο ριζόχαρτο ή δεσμεύτηκαν από άλλον χρήστη), θα εμφανιστεί ένα μήνυμα προειδοποίησης. Τότε θα έχετε τη δυνατότητα δημιουργίας του ΤΕΜΑΧΙΟΥ μόνο με τα επεξεργάσιμα στοιχεία ή ακύρωσης της λειτουργίας.
