1.Κάντε κλικ στο Αρχή Όδευσης που βρίσκεται στο κάτω μέρος της παλέτας ΜΗΥ Όδευση.
Σημείωση: Βεβαιωθείτε ότι η λειτουργία Αυτόματη Ομαδοποίηση (Επεξεργασία > Ομαδοποίηση > Αυτόματη Ομαδοποίηση) είναι ανενεργή.
2.Κάντε κλικ και σύρετε στο ενεργό παράθυρο, όπως με την εισαγωγή πολυΓΡΑΜΜΗΣ και, στη συνέχεια, συνεχίστε να κάνετε κλικ για να τοποθετήσετε επιπλέον τμήματα στη διαδρομή.
–Το ενεργό εργαλείο αλλάζει αυτόματα στο σχετικό εργαλείο, τύπου-ευθύγραμμο τμήμα, (Αεραγωγός, Σωλήνας ή Σχάρα Καλωδίων), ανάλογα με τον τύπο εργαλείου που είναι επιλεγμένο στο άνω μέρος της παλέτας Όδευσης.
–Οι Καμπές τοποθετούνται αυτόματα. Η ακτίνα Καμπής εξαρτάται από το τι επιλέξατε στις Επιλογές Όδευσης (είτε η ακτίνα Καμπής που ορίζεται στις ρυθμίσεις στοιχείου του εργαλείου Καμπή, είτε αλλιώς η προκαθορισμένη ακτίνα Καμπής για την επιλεγμένη διατομή σωλήνα/αεραγωγού. (Δείτε: Ακτίνα Καμπής (Επιλογές Όδευσης).)
–Πατήστε Backspace για να διαγράψετε το τελευταίο τμήμα που τοποθετήθηκε. Αυτό λειτουργεί, ακόμη και εάν έχετε ήδη ολοκληρώσει την Όδευση.
–Μην ανησυχείτε για τα μήκη των τμημάτων αεραγωγού/σωλήνα κατά την όδευση. Όταν ολοκληρώσετε τη διαδρομή, τα τμήματα διαιρούνται Αυτόματα σε τμήματα αεραγωγού/σωλήνα με βάση τον ορισμό “Όριο μήκους τμήματος Αεραγωγού/Σωλήνα” (Επιλογές > Προτιμήσεις Μελέτης > ΜΗΥ Προτιμήσεις)
–Οι Γραμμές-Οδηγοί που εμφανίζονται κατά τη διάρκεια της Όδευσης αντιστοιχούν στις Τυπικές Γωνίες Καμπής (ορίζονται στις Προτιμήσεις ΜΗΥ Μελέτης).
3.Για να ολοκληρώσετε την όδευση, κάντε ένα από τα εξής:
–Κάντε διπλό-κλικ
–Πατήστε Τέλος Όδευσης που βρίσκεται στο κάτω μέρος της παλέτας ΜΗΥ Όδευση
–Κάντε κλικ στη θύρα σύνδεσης ενός υφιστάμενου ΜΗΥ στοιχείου
Αρχή Όδευσης από Ευθύγραμμο ΜΗΥ Στοιχείο
1.Κάντε κλικ στο Αρχή Όδευσης της παλέτας ΜΗΥ Όδευση
2.Κάντε κλικ στη θύρα σύνδεσης ενός τοποθετημένου ΜΗΥ στοιχείου.
3.Κάντε κλικ, όπως απαιτείται, για να τοποθετήσετε τη διαδρομή.
–Τα στοιχεία ΜΗΥ που τοποθετήθηκαν πρόσφατα θα χρησιμοποιούν τις παραμέτρους (τύπος Στοιχείου, ΜΗΥ Σύστημα, σχήμα, στάθμη) της θύρας σύνδεσης που κάνατε κλικ, αντικαθιστώντας τις τρέχουσες παραμέτρους της Παλέτας όδευσης.

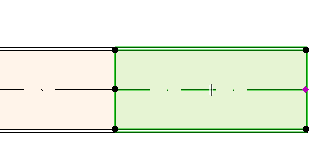

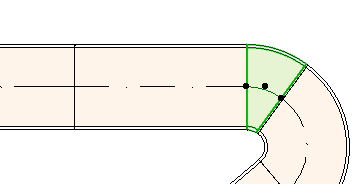

–Οι θύρες σύνδεσης των ευθύγραμμων τμημάτων είναι επεξεργάσιμες (εμφανίζονται σαν χαρ. σημεία σχήματος ρόμβου). Αυτό σημαίνει ότι εάν η όδευσή σας αρχίζει με μία έντονη στροφή, τότε το αρχικό ευθύγραμμο τμήμα μπορεί αυτόματα να γίνει μικρότερο, ώστε να διευκολυνθεί η τοποθέτηση της καμπής.

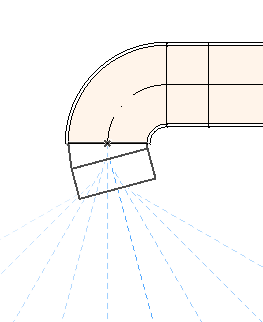

Αρχή Όδευσης από Μη ευθύγραμμο ΜΗΥ στοιχείο (π.χ. Καμπές, Συνδέσμους, Στόμια)
Αυτές οι θύρες σύνδεσης έχουν σταθερές γεωμετρίες. Δεν μπορείτε να τοποθετήσετε το νέο στοιχείο της όδευσης με μία γωνία που θα απαιτούσε να περικόψετε το υφιστάμενο ΜΗΥ στοιχείο.
Δείτε επίσης: Αρχή Όδευσης με έναν Σύνδεσμο.
