Διάφορες Ρυθμίσεις για Στοιχεία Βιβλιοθήκης

Για να δείτε αυτό το πάνελ, πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

•Αυτό το πάνελ και τα περιεχόμενά του εξαρτώνται από τις βιβλιοθήκες που έχετε φορτωμένες. Μπορείτε να έχετε πολλά πάνελ, ένα για κάθε φορτωμένη βιβλιοθήκη.

•Όλα τα αντικείμενα βιβλιοθήκης που βρίσκονται σε μία συγκεκριμένη βιβλιοθήκη θα εμφανίζονται με βάση τις Επιλογές Άποψης Μοντέλου που ρυθμίστηκαν εδώ.

•Οι επιλογές θα εφαρμόζονται μόνο στα αντικείμενα των οποίων το GDL script είναι προγραμματισμένο να τις ακολουθεί.

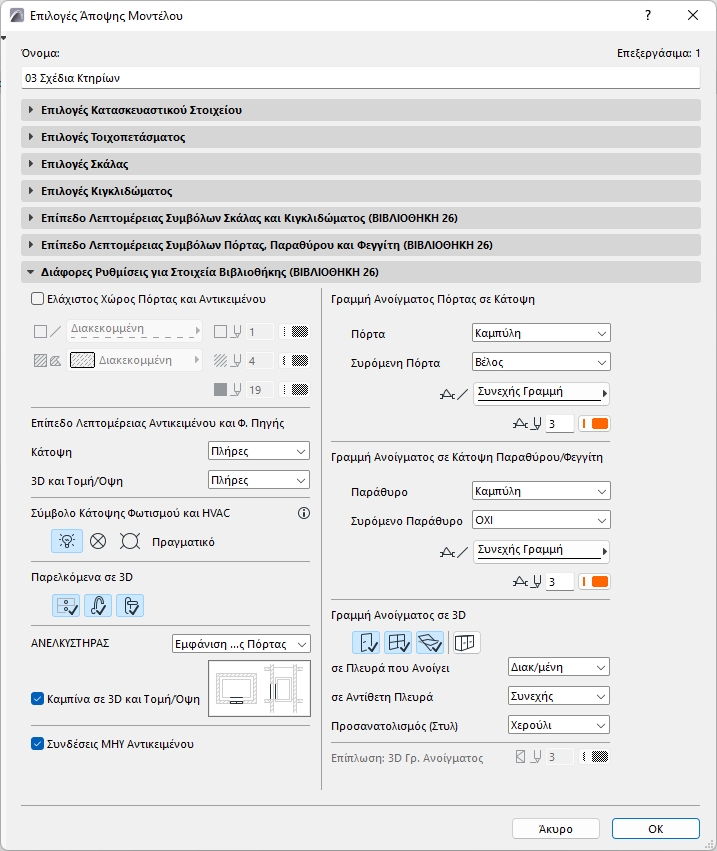

Στην INT έκδοση του Archicad, το πάνελ μοιάζει με αυτό:

Εμφάνιση Ελάχιστου Χώρου Πόρτας και Αντικειμένου

Τσεκάρετε αυτό το κουτάκι, ώστε ο ελάχιστος χώρος αντικειμένων και πορτών να εμφανίζεται στην Κάτοψη με περίγραμμα και ράστερ, αντίστοιχο των παραμέτρων του. Διαλέξτε επιλογές για τον τύπο γραμμής και την πένα του περιγράμματος, καθώς και για τον τύπο ράστερ/πένας/φόντου.

Το περίγραμμα/ράστερ Ελάχιστου Χώρου εμφανίζεται για όλες τις πόρτες και τα αντικείμενα για τα οποία έχει οριστεί η παράμετρος Ελάχιστου Χώρου.

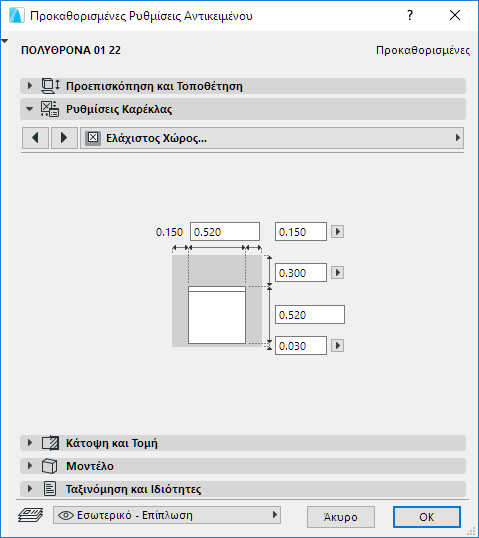

•Για Πόρτες, ορίστε αυτές τις παραμέτρους στην καρτέλα Ελάχιστος Χώρος των Ρυθμίσεων Πόρτας (πάνελ Ειδικές Ρυθμίσεις).

Δείτε: Ελάχιστος Χώρος.

•Για τα Αντικείμενα, χρησιμοποιήστε τις παραμέτρους Ελάχιστου Χώρου των Ρυθμίσεων Αντικειμένου.

Επίπεδο Λεπτομέρειας Αντικειμένου και Φ. Πηγής

Ορίστε το Επίπεδο Λεπτομέρειας στην Κάτοψη:

•Πλήρες, Μέση, ή Χαμηλή

και στις 3D Προβολές:

•Πλήρες, Απλοποιημένο ή Σχηματικό

Τα Αντικείμενα και οι Φ. Πηγές χρησιμοποιούν τις ρυθμίσεις επιπέδου λεπτομέρειας που ορίζεται εδώ, εξ ορισμού (από ΕΑΜ). Για ένα συγκεκριμένο Αντικείμενο/Φ. Πηγή, εάν είναι διαθέσιμος ο έλεγχος, μπορείτε να παρακάμψετε το επίπεδο λεπτομέρειάς του στις Ρυθμίσεις Στοιχείου (χρησιμοποιήστε τους ελέγχους 2D ή 3D Απεικόνιση)

Δείτε: 2D και 3D Απεικόνιση των Αντικειμένων.

Σύμβολο Κάτοψης Φωτισμού και HVAC

Διαλέξτε μία από τις επιλογές απεικόνισης των Συμβόλων Κάτοψης αντικειμένων Φωτισμού και HVAC (π.χ. Φ. Πηγή Οροφής, Αισθητήρας Καπνού, Στόμιο Αέρα) στη Μελέτη.

•Πραγματικό

•ΗΛΕΚΤΡΙΚΟ

•Σχέδιο Οροφής (RCP)

Παρελκόμενα στο 3D

Κάντε κλικ στα κουμπιά εναλλαγής για εμφάνιση ή απόκρυψη αυτών των τύπων παρελκομένων στο 3D:

•Αντικείμενο Πόμολα στο 3D

•Αντικείμενο Μπαταρίες στο 3D

•Χερούλια Πόρτας και Πόμολα στο 3D

Καμπίνα Ανελκυστήρα

Ορίστε επιλογές εμφάνισης του συστατικού Καμπίνα του Αντικειμένου Ανελκυστήρας:

•Εμφάνιση/Κρύψιμο Καμπίνας σε 3D και Τομή/Όψη

•Εμφάνιση/Κρύψιμο Πορτών Ανελκυστήρα σε Κάτοψη/Τομή, ή εμφάνιση μόνο του ανοίγματος

ΜΗΥ Συνδέσεις Αντικειμένου

Στοιχεία συμβατά με το MEP Modeler περιλαμβάνουν συνδέσεις για να επιτρέπουν τη σύνδεση με οποιοδήποτε αντικείμενο ΜΗΥ διαδρομή.

Χρησιμοποιήστε αυτό το κουτάκι τσεκαρίσματος για την εμφάνιση ή το κρύψιμο αυτών των Συνδέσεων.

Γραμμή Ανοίγματος Πόρτας/Παραθύρου/Φεγγίτη στην Κάτοψη

•Στυλ Γραμμής Ανοίγματος: Καμπύλη ή Ευθεία

•Για Συρόμενες Πόρτες και Παράθυρα: ΟΧΙ ή Βέλος

•Τύπος Γραμμής και Πένα για τη γραμμή ανοίγματος

Γραμμές Ανοίγματος σε 3D Προβολές

Κάντε κλικ στα κουμπιά εναλλαγής (Πόρτα, Παράθυρο, Φεγγίτης) για να εμφανίζετε ή να κρύβετε τις γραμμές ανοίγματος στο 3D παράθυρο.

•Επιλέξτε γραμμές (διακεκομμένη, συνεχής, τελείες) για τις γραμμές ανοίγματος στην πλευρά ανοίγματος και στην αντίθετη πλευρά.

•Διαλέξτε Χερούλι ή Μεντεσέδες για να ρυθμίσετε τον προσανατολισμό των γραμμών ανοίγματος.

Σημείωση: Αυτή η επιλογή είναι εξαρτημένη από την κλίμακα (συνήθως, οι γραμμές ανοίγματος δεν εμφανίζονται στις πολύ μικρές κλίμακες).

Αγνόηση Επιλογών Άποψης Μοντέλου για Συγκεκριμένη Πόρτα/Παράθυρο

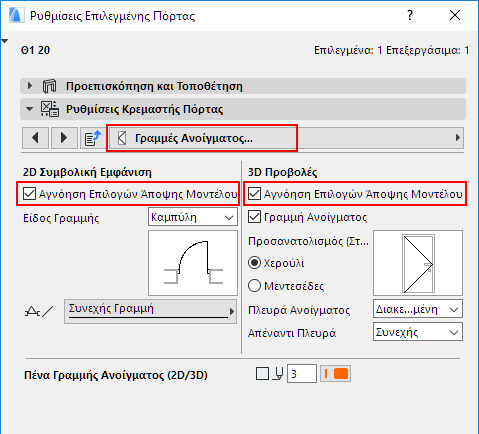

Οι Επιλογές Άποψης Μοντέλου επηρεάζουν όλες τις Πόρτες και τα Παράθυρα στην άποψη. Για να παρακάμψετε τις ρυθμίσεις γραμμής ανοίγματος Πόρτας/Παραθύρου συγκεκριμένης Πόρτας/Παραθύρου, χρησιμοποιήστε την καρτέλα Γραμμές Ανοίγματος του πάνελ Ειδικές Ρυθμίσεις.

Δείτε: Γραμμές Ανοίγματος (Πόρτα/Παράθυρο).
