Az Épületgépészeti rendszer az épületgépészeti elemek tervben történő megjelenítésére használt tollak, színek és anyagok mentett készlete. Az épületgépészeti rendszerek az Archicad terv attribútumai.

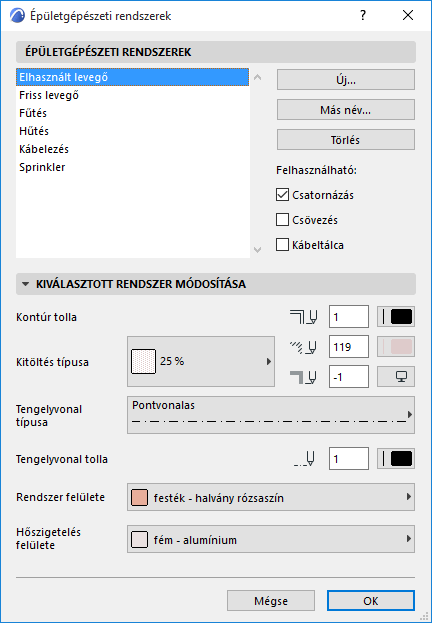

Az épületgépészeti rendszerek a következő helyeken határozhatók meg és módosíthatók:
•Tervezés > Épületgépészeti rendszerek
•Beállítások > Elemattribútumok > Épületgépészeti rendszerek
(vagy használja az Épületgépészeti rendszerek parancsikont az épületgépészeti eszközsávon).
Ezek a vezérlők megegyeznek a többi Archicad tulajdonságnál (pl. vonalak) használt vezérlőkkel. Hozzon létre új épületgépészeti rendszert, vagy nevezzen át egy meglévőt.
Használható: Jelöljön be egy vagy több épületgépészeti eszközkategóriát, mely(ek)hez használni kívánja a szóban forgó épületgépészeti rendszert:
•Csatornázás
•Csövezés
•Kábeltálca
Az épületgépészeti rendszer (amely az itt megadott „Felhasználható” elérhetőségen alapul)ezután hozzárendelhető adott épületgépészeti eszközökhöz, egyes épületgépészeti kapcsolatokhoz vagy egy vonalvezetési művelethez.
Lásd az alábbi szakaszokat:
Épületgépészeti rendszer hozzárendelése az Eszközbeállításoknál
Épületgépészeti rendszer hozzárendelése minden elemcsatlakozáshoz
Beállítások megadása a Vonalvezetés palettán
Épületgépészeti rendszer hozzárendelése az Eszközbeállításoknál

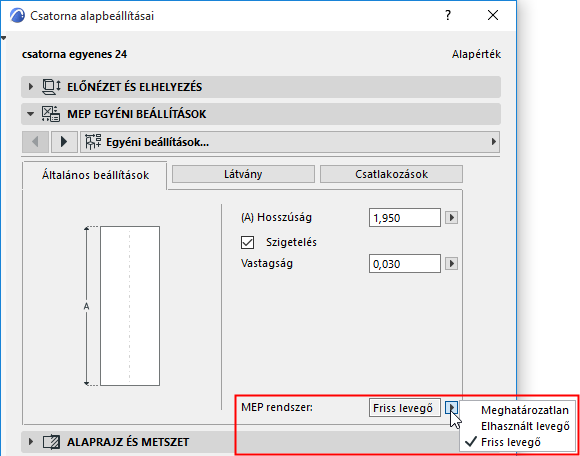

Egyetlen épületgépészeti rendszert (pl. csatorna) használó, épületgépészet-kompatibilis könyvtári elem esetén:
1.Nyissa meg az Általános beállítások panelt az Eszközbeállítások párbeszédablakban.
2.Az Épületgépészeti rendszer előugró ablakban rendelhet hozzá egy épületgépészeti rendszert az aktuálisan kiválasztott csatlakozáshoz, de az értékhez választható a „Nincs megadva” beállítás is.
Az Épületgépészeti rendszer előugró ablakban csak azok az épületgépészeti rendszerek láthatók, amelyeket az aktuális elem épületgépészeti típusánál használható rendszerként állítottak be: Csatornázás, Csövezés vagy Kábeltálca.
Épületgépészeti rendszer hozzárendelése minden elemcsatlakozáshoz

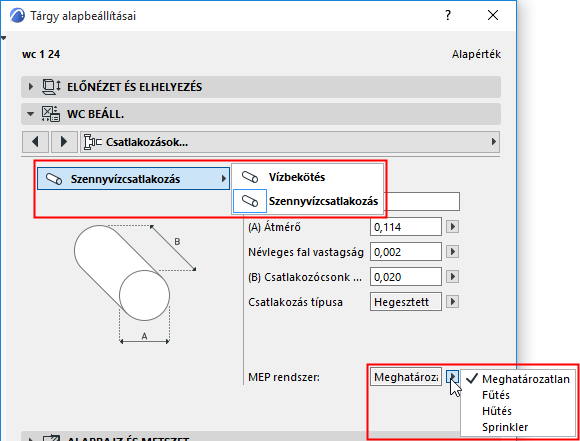

Bizonyos gépészeti elemek több csatlakozással rendelkeznek, melyek különféle célokra használatosak. Ilyen például a víz- és szennyvízcsövekkel rendelkező WC tárgy.
Minden csatlakozáshoz egyenként rendelhetők hozzá az épületgépészeti rendszer attribútumok a Beállítások párbeszédablak Csatlakozások lapján:
