Beállítások megadása a Vonalvezetés palettán
Adja meg a kívánt beállításokat a Gépészeti vonalvezetés palettán (Ablak > Paletták > Épületgépészeti vonalvezetés).
Megjegyzés: Szükség esetén ezek a beállítások az útvonal tervezése közben módosíthatók.
1.Válasszon a csatorna, kábel és cső lehetőségek közül.
2.Válasszon keresztmetszeti geometriát a vonalvezetésben részt vevő elemekhez: Téglalap, Kör, Ovális vagy (csak Csatornázás esetén) Rugalmas.
3.Adja meg a keresztmetszet átmérőjét vagy magasság-/szélességértékét.
–Válasszon gyári értéket az előugró listából, vagy válassza az Egyedi lehetőséget, és adjon meg egy tetszőleges értéket.
–A gyári méretek és a kapcsolódó leírások az Épületgépészeti beállításoknál módosíthatók. (Beállítások > Terv beállításai > Épületgépészeti beállítások.)

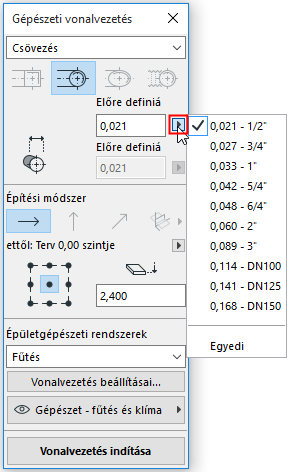

Előre meghatározott csőátmérő kiválasztása
4.Építési módszer: Minden új útvonal esetén az alapértelmezett beállítás az „Állandó magasság”. (Lásd Változó magasságok a vonalvezetés során.) A magasság a vonalvezetés megkezdése után módosítható.
5.Referenciavonal helye/magassága: Válasszon a kilenc pont közül a referenciavonal meghatározásához. Ennek a referenciavonalnak csak vonalvezetéskor van jelentősége, és az elhelyezendő elemek horgonypontját jelöli.

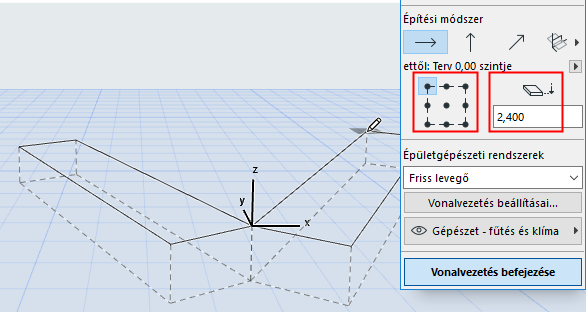

Az ábrán a vonalvezetéskor használt referenciavonal a csatorna bal felső sarka mentén halad.
6.Válasszon Épületgépészeti rendszer attribútumot ehhez a vonalvezetési művelethez.
7.Igény szerint adjon hozzá további vonalvezetési beállításokat. (Lásd Vonalvezetés beállításai.)
8.Válassza ki a fóliát, amelyre helyezni kívánja a vonalvezetésben részt vevő elemeket.
