Előre definiált görbületi sugár

Az Épületgépészeti beállítások párbeszédablakban adható meg az előre definiált görbületi sugár az épületgépészeti elemekhez, méret szerint.

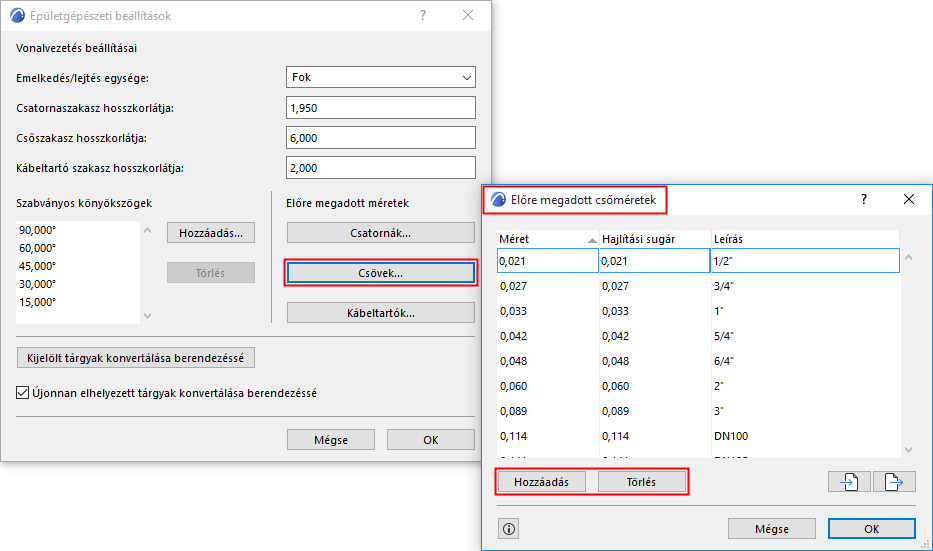

1.Használja a Beállítások > Terv beállításai > Épületgépészeti beállítások parancssort.

2.Az Előre definiált méreteknél kattintson a Csatornák, Csövek vagy Kábeltartók lehetőségre.

3.Az Előre definiált méretek párbeszédablakban:

•Szükség szerint módosítsa a görbületi sugár értékét az egyes elemméretekre vonatkozóan.

•Opcionálisan leírás is hozzáadható.

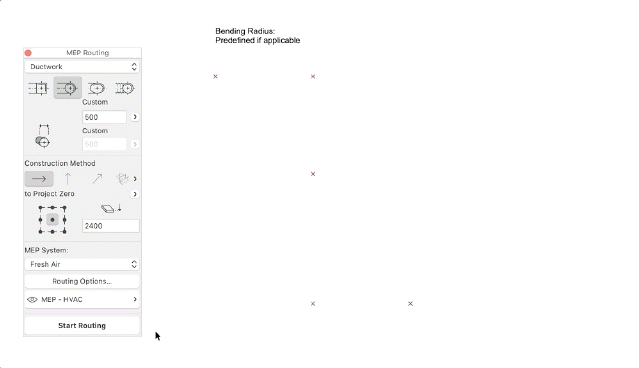

4.Az előre definiált görbületi sugár értékek alkalmazásához válassza ki az Előre meghatározott, ha alkalmazható lehetőséget a Vonalvezetés beállításainál található Hajlítási sugár pontban. Így a hajlított csatlakozások igazodnak a vonalvezetés keretében módosított keresztmetszetekhez. (Lásd még Hajlítási sugár (Vonalvezetés beállításai).

Megjegyzés: A vonalvezetés megkezdése előtt ellenőrizze, hogy a Szerkesztés > Csoportok kezelése > Folyamatos csoportképzés lehetőség ki van-e kapcsolva.

A vonalvezetés elemei közötti hajlított csatlakozások automatikusan az előre definiált értékek szerint jönnek létre.

Leírások használata

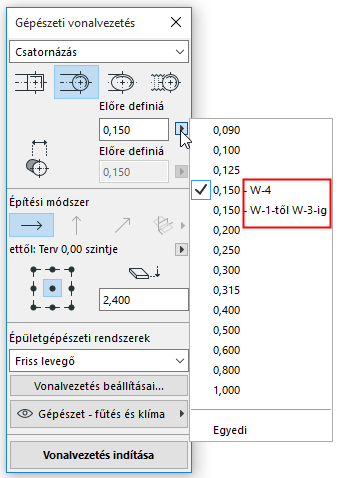

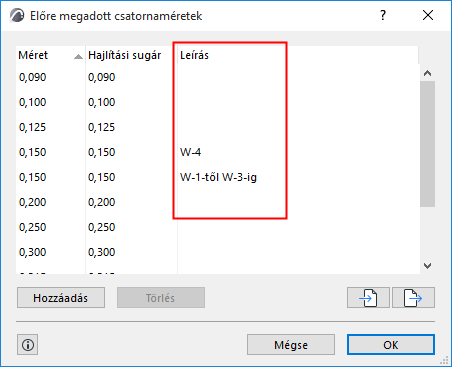

A lenti példában a csatornaméretek leírása azok felhasználási módjához igazodik. A leírás tartalmazhatja még például a következőket: anyagra vonatkozó információk, névleges átmérő, vastagság stb. A leírás a Gépészeti vonalvezetés palettán is megjelenik. Így egységesíthető az épületgépészeti elemek közreműködők általi használata.

A légkondicionáló csatornákhoz, tűzgátló és vízellátó rendszerekhez különböző paraméterek szükségesek. Például, ha a fűtési rendszert szigetelt, galvanizált csövek alkotják, és a hűtési rendszer csövei rozsdamentes acélból készültek, ezekhez két külön lista szükséges az előre definiált csőméretekkel.

Épületgépészeti elemek egyedi méreteinek importálása/exportálása

Az épületgépészeti elemek egyedi méretadatainak XML formátumban történő megosztásához használja az Importálás és Exportálás gombokat.
