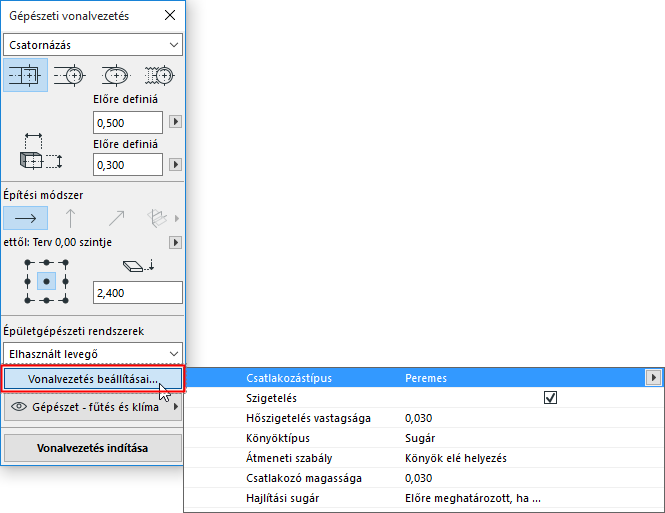

Kattintson a Vonalvezetés beállításai lehetőségre a Gépészeti vonalvezetés palettán.
Az itt megadott beállítások hatással lesznek a következő vonalvezetési műveletre. Az elérhető lehetőségek csatornázás, csövezés és kábelezés esetén eltérőek.
Csatlakozástípus
Válassza ki a megfelelő típust (pl. peremes, hegesztett, egyszerű) és a magasságot/átmérőt.
Szigetelés
Kattintson a jelölőnégyzetre opcionális szigetelőréteg hozzáadásához az útvonaltervezés során elhelyezett MEP elemek külsejéhez. Adja meg a hőszigetelés vastagsága értéket.
Átmeneti szabály
Az átmenetek automatikusan elhelyezett egyenes szakaszok, amelyek biztosítják a megfelelő csatlakozást, ha útvonaltervezés közben módosítjuk a szakasz geometriáját (szélesség, magasság, alak). Ha a módosítás az útvonal egy görbületénél történik, az átmenetet biztosító elem elhelyezhető a könyök elé vagy mögé. Itt választható beállítás („Könyök elé helyezés”/„Könyök után helyezés”).
Hajlítási sugár (Vonalvezetés beállításai)
A görbületek elhelyezése automatikusan történik az útvonal tervezése közben. Válasszon beállítást az útvonalon található görbületek sugarához:
Előre meghatározott, ha alkalmazható
Az aktuális épületgépészeti elem méretéhez előre meghatározott hajlítási sugarat használja. (A sugárértékek az Épületgépészeti beállításoknál adhatók meg: Előre definiált görbületi sugár.)
Mindig az elembeállítások szerint

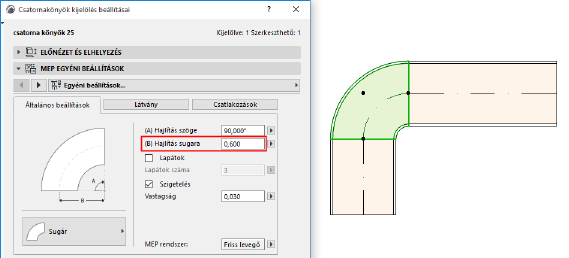

A Görbület eszköz alapértelmezett elembeállításainál megadott hajlítási sugarat használja:
Görbületi sugár útvonaltervezés során: „Mindig az elembeállítások szerint” használatával
