1.Kattintson az Vonalvezetés indítása parancsra a Gépészeti vonalvezetés paletta alján.
Megjegyzés: Ellenőrizze, hogy a Folyamatos csoportképzés funkció ki van-e kapcsolva (Szerkesztés > Csoportok kezelése > Folyamatos csoportképzés).
2.Kattintson és húzza a kurzort az aktív ablakban (ahogyan sokszögvonal készítésekor), majd további kattintásokkal helyezzen el újabb szakaszokat az útvonalon.
–Automatikusan a vonatkozó egyenes szakasz típusú eszköz (Csatorna, Cső vagy Kábeltálca) aktiválódik, a Vonalvezetés paletta tetején kiválasztott eszköztípustól függően.
–A görbületek elhelyezése automatikusan történik. A görbületi sugár attól függ, hogy melyik lehetőséget választjuk az útvonaltervezés beállításainál (a Görbület eszköz elembeállításainál megadott görbületi sugár vagy a kijelölt cső/csatorna keresztmetszetéhez előre meghatározott görbületi sugár). (Lásd Hajlítási sugár (Vonalvezetés beállításai).)
–Az utoljára elhelyezett szakasz törléséhez nyomja meg a Backspace billentyűt. A parancs akkor is működik, ha már befejezte a vonalvezetést.
–Ne aggódjon a csatorna- vagy csőszakasz hossza miatt a vonalvezetés során. A vonalvezetés befejezésekor a program automatikusan csatorna- vagy csőszakaszokra osztja a szakaszokat a „Csatorna- vagy csőszakasz hosszkorlátja” meghatározás szerint (Beállítások > Terv beállításai > Épületgépészeti beállítások)
–A vonalvezetés alatt megjelenített szerkesztővonalak a szabványos könyökszögeknek felelnek meg (amelyek az Épületgépészeti Tervbeállításoknál adhatók meg).
3.A vonalvezetés befejezéséhez hajtsa végre a következő lépések egyikét:
–Kattintson duplán
–Kattintson az Vonalvezetés befejezése parancsra a Gépészeti vonalvezetés paletta alján
–Kattintson egy meglévő épületgépészeti elem csatlakozási helyére
Indítsa el a vonalvezetést az Egyenes épületgépészeti elemtől
1.Kattintson az Vonalvezetés indítása parancsra a Gépészeti vonalvezetés palettán
2.Kattintson egy elhelyezett épületgépészeti elem csatlakozási helyére
3.Igény szerint kattintson a vonal elhelyezéséhez.
–Az újonnan elhelyezett épületgépészeti elemek annak a csatlakozási helynek paramétereit (elemtípus, épületgépészeti rendszer, alak, magasság) használják majd, amelyre kattintott, és ezek felülírják a Vonalvezetési paletta aktuális paramétereit.

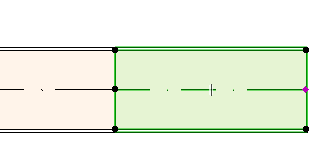

–Az egyenes szakaszok csatlakozási helyei szerkeszthetők (ezeket gyémántalakú fogópontok jelzik). Ez azt jelenti, hogy ha a vezeték valahol éles szögben fordul, akkor a program automatikusan lerövidítheti az eredeti egyenes szakaszt a könyök elhelyezése érdekében.

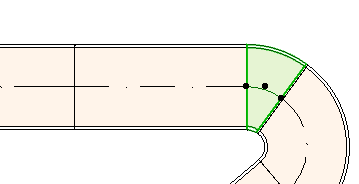

Vonalvezetés indítása nem egyenes épületgépészeti elemtől (pl. könyök, csomópont, lezárás)
Ezek a csatlakozási helyek fix geometriával rendelkeznek. Vonalvezetéskor az új elem nem helyezhető el olyan szögben, amelyhez le kellene vágni a már meglévő épületgépészeti elemet.
Lásd még Vonalvezetés indítása csomóponttal.
