Több SAF keresztmetszet hozzáadása a leképezési listához (Exportálás SAF-be)

Az SAF exportáló fordító Profilmegfeleltetés - Exportálás paneljén: két lehetőség van az elérhető SAF keresztmetszetek listájának bővítésére:

•fájl importálása

•Hozzáadás manuálisan

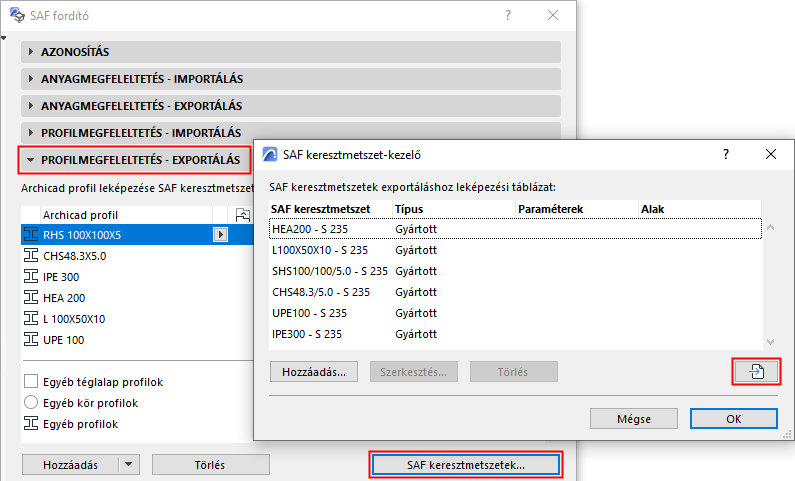

SAF keresztmetszetek importálása SAF fájlból

Ez az előnyben részesített eljárás, mivel segítségével elkerülhetők a gépelési hibák.

1.Kattintson az SAF keresztmetszetek lehetőségre.

2.Kattintson az Importálás gombra.

3.Keresse meg az erre a célra előkészített .xlsx (SAF) fájlt.

Lásd SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához.

4.Az.xlsx (SAF) fájlból származó (parametrikus, gyári, összetett típusú) SAF keresztmetszetek most már láthatók a párbeszédablakban.

Megjegyzés: Az általános típusok és a téglalap/kör parametrikus típusok nem lesznek listázva.

5.Rendezze és jelölje ki szükség szerint a listában szereplő keresztmetszeteket.

6.Kattintson az OK gombra a fordítóhoz történő hozzáadáshoz.

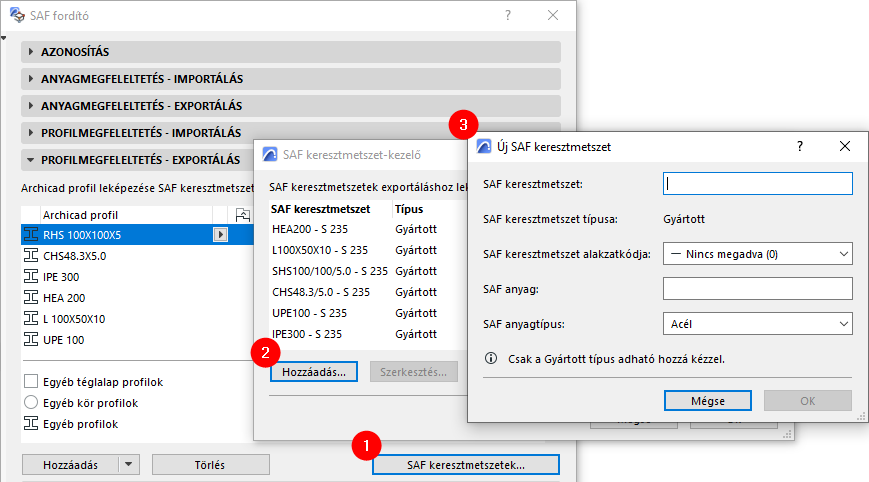

SAF keresztmetszetek manuális hozzáadása és szerkesztése

1.Kattintson az SAF keresztmetszetek lehetőségre.

2.Kattintson a Hozzáad gombra.

3.Az új SAF keresztmetszet párbeszédablakban:

–Adja meg az SAF keresztmetszet nevét és anyagtípusát.

Megjegyzés: Itt csak a „Gyártott” típusú SAF keresztmetszetek adhatók hozzá, mivel azok szabványos névvel rendelkeznek.

–Válasszon egy SAF keresztmetszeti formcode-ot az előugró ablakban.

–Adja meg az SAF anyagtípust (acél vagy alumínium).

Bármely listázott keresztmetszet adatainak szerkesztéséhez válassza ki azt a listában, majd kattintson a Szerkesztés gombra.
