SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához

Válassza ezt a módszert, ha a terv korlátozott számú meghatározott SAF anyagot/keresztmetszetet használ. Így egyszerűen hozzáférhetők pontosan ugyanazok az anyag-/profilnevek, amelyeket a külső szoftver használ.

Megjegyzés: A Graphisoft több előre meghatározott SAF adatfájlt is biztosít. Ezek jóval átfogóbb katalógusok. Lásd Szerkezeti alkalmazásokhoz optimalizált SAF adatfájlok letöltése

A külső szoftverben hozzon létre egy fájlt, amely a külső szoftver (pl. SCIA Engineer vagy RISA-3D) által használt összes SAF anyagot és keresztmetszetet tartalmazza. Ezután exportálja a fájlt SAF (*.xls) fájlként. (Ennek a mentett fájlnak nem kell tartalmaznia a jelenlegi szerkezeti elemeket, csak az SAF keresztmetszetek és anyagok listáját.)

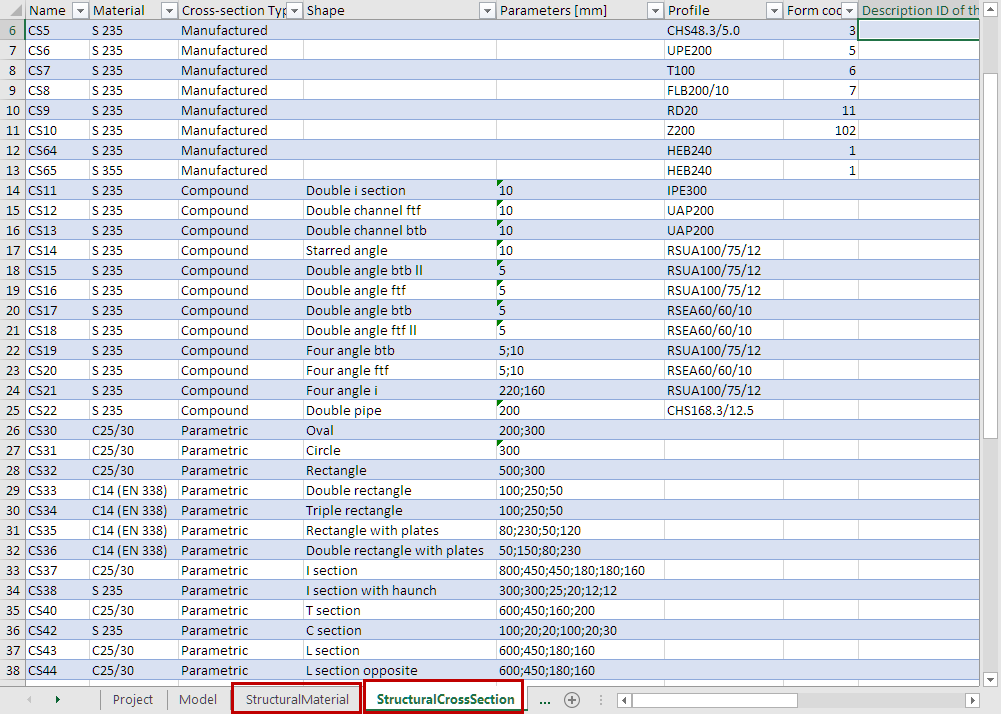

Sablon SAF fájl az SAF anyagokkal és keresztmetszetekkel

Ekkor importálható vagy összefűzhető a fájl a megfelelő SAF fordító párbeszédablakában.

Lásd a következő részeket:

Több SAF anyag hozzáadása a leképezési listához (Exportálás SAF-be)

Több SAF keresztmetszet hozzáadása a leképezési listához (Exportálás SAF-be)

További SAF keresztmetszetek hozzáadása (SAF importálása)

Importált „általános” vagy „parametrikus” SAF keresztmetszetek leképezése
