Dodaj komponenty Elementu bibliotecznego

Uwaga: Część dodatku Library Part Maker. Zobacz Library Part Maker.

W obszarze projektowania użyj narzędzi 2D i 3D, aby narysować komponenty Elementu bibliotecznego.

Uwaga: Zaleca się zoptymalizowanie i sprawdzenie ustawień atrybutów narzędzi Archicada przed przystąpieniem do rysowania lub modelowania definicji Elementów bibliotecznych. Pozwoli to uniknąć niechcianych atrybutów jako parametrów w interfejsie użytkownika Elementu bibliotecznego. Skonfigurowanie ustawień atrybutów narzędzia w palecie Ulubione to najlepszy sposób na zminimalizowanie błędów i uniknięcie żmudnego procesu sprawdzania za każdym razem ustawień atrybutów narzędzia.

Poniższy przykład przedstawia elementy modelu 3D w górnym rzędzie (z rosnącym LOD od lewej do prawej) oraz symbole 2D w dolnym rzędzie.

Uwaga: Aby skupić się na konkretnym obszarze projektowania na Rzucie, użyj funkcji Zoom z palety LPM: zobacz Dopasuj do obszaru projektowania.

Zasady projektowania symboli 2D

•Narysuj symbol(e) 2D, używając dowolnego narzędzia 2D Archicada (z wyjątkiem narzędzia Tekst).

W przypadku drzwi/okien orientacja symbolu 2D musi być wyrównana do osi poziomej (x). Zewnętrzna strona otworu powinna być skierowana do góry (zob. Przykłady poziomu szczegółowości symboli 2D).

•Użyj narzędzia Punkt aktywny do zdefiniowania niestandardowych punktów aktywnych 2D (dotyczy tylko Symboli 2D)

•Do każdego komponentu należy przypisać źródło zawartości (zob. Określanie pochodzenia komponentów (Umieszczanie Kot wysokościowych)

•Wszystkie Elementy biblioteczne używane w symbolach 2D powinny zostać rozbite na podstawowe elementy 2D (linie, łuki, polilinie itp.)

Określanie pochodzenia komponentów (Umieszczanie Kot wysokościowych)

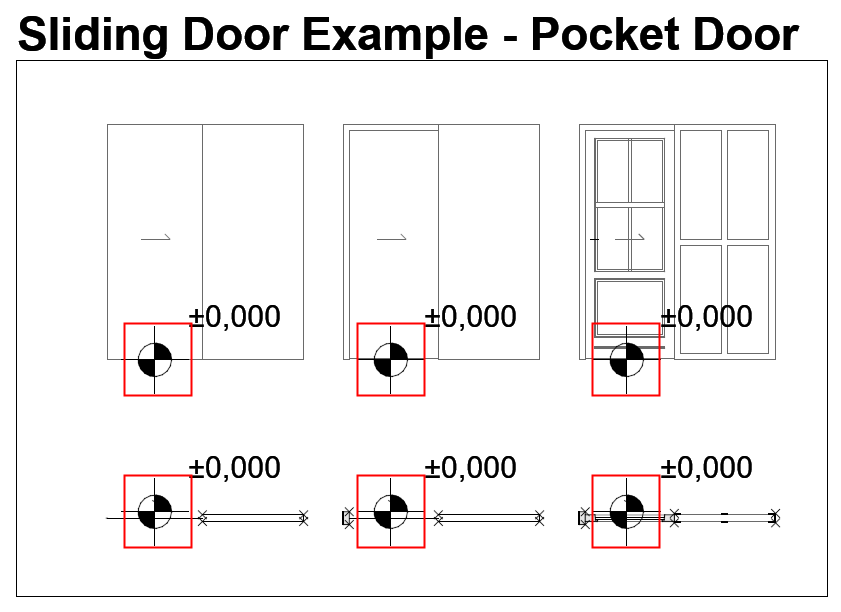

Dla każdego komponentu (zarówno dla symbolu 2D, jak i dla modelu 3D) użyj narzędzia Koty wysokościowe, aby przypisać mu źródło zawartości. Ta funkcja służy do przypisywania zawartości symbolu 2D i modelu 3D podczas zapisywania Elementu bibliotecznego.

Początek może zostać umieszczony w dowolnym miejscu, o ile jest wyrównany z początkami innych komponentów. Zalecane jest umieszczenie początku w środku obiektu lub (w przypadku nieregularnych symboli 2D i modeli 3D) w jego prostokącie obrysu.

Początek musi być przypisany do typu komponentu dla każdego używanego symbolu 2D i modelu 3D.

Zobacz Początku kompnentów drzwi/okien.
