Jeśli w oknie dialogowym Właściwości Zestawu publikacji wybrano opcję Zapisz:

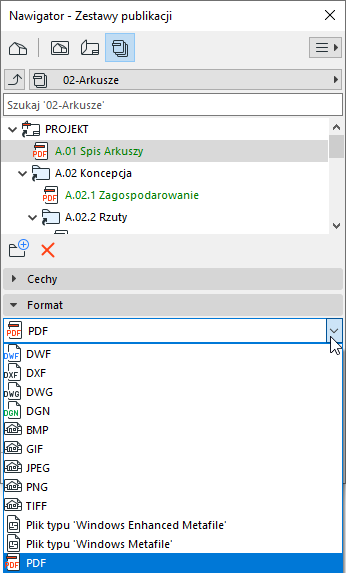

W zakładce Format można wybrać format obrazka do zapisania elementu, indywidualnie lub w folderze.
•Dostępne formaty zależą od publikowanego widoku (np. model 3D, lista 2D itp.)
•W zależności od formatu: wybierz Translator i/lub kliknij Opcje, aby uzyskać dodatkowe ustawienia
Format PDF
Dostępne są dwie strony opcji: Opcje dokumentu oraz Opcje strony.
Zobacz Opublikuj PDF za pomocą Publikatora.
Format PMK
Format PMK to rodzimy format rysunków Archicad, dzięki któremu zajmują one mniej miejsca na twardym dysku niż rysunki w wielu innych formatach. Zachowywanie widoków w formacie PMK może być dobrym rozwiązaniem w przypadku, gdy projekt jest podzielony na wiele plików (np. PLN Modelu i PLN Dokumentacji).
Zobacz System pracy dla Arkuszy: Duże projekty.
Aby kontrolować publikowany wydruk, wybierz Translator DXF-DWG.
Zobacz Parametry translacji DXF/DWG.
Format DWF: Utwórz jeden plik DXF

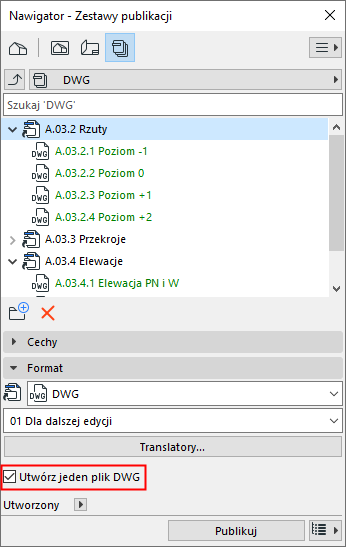

Jeżeli wszystkie elementy znajdujące się w folderze są Arkuszami i dla całego folderu ustawiono format DWG, wyświetli się dodatkowe pole wyboru: Utwórz jeden plik DWG. Jeżeli użyjesz tej opcji:
•Utworzony plik DWG będzie zawierać tyle Przestrzeni Papieru, ile określa liczba Arkuszy będących elementami Zestawu Publikacji. Cała zawartość Teczki arkuszy zostanie zatem zachowana w jednym pliku DWG.
•Utworzony plik DWG znajduje się w Przestrzeni Papieru i te same opcje translacji są stosowane do wszystkich publikowanych Arkuszy.
Format DWF: Dotnij obraz do powiększenia
Jeśli format publikacji to DWF: można zaznaczyć opcję Dotnij obraz do powiększenia, aby przyciąć obraz do bieżącego powiększenia Rzutu.
Podczas eksportowania widoku Archicada, który ma być użyty w AutoCADzie, możesz się upewnić czy tylko zaznaczony fragment widoku zostanie zapisany: Najpierw, opublikuj widok w formacie DWF w oddzielnym folderze, z zaznaczoną opcją Dotnij obraz do powiększenia. Otwórz wyeksportowany plik DWF w Archicadzie, a następnie zapisz go jako plik DWG. Plik DWG będzie zawierał tylko skadrowany fragment widoku.
Aby móc kontrolować drukowaną zawartość, dla wszystkich formatów IFC z okna rozwijanego należy wybrać Translator eksportu IFC.
Zobacz Translatory IFC: Wprowadzenie.
Kliknij przycisk Translatory, aby uzyskać informacje o zawartości translatora.
Format analizy konstrukcji - Structural Analytical Format (SAF)
Wybierz ten format, aby wyeksportować model analityczny konstrukcji z Archicada do aplikacji zewnętrznych wykorzystujących metodę elementów skończonych (FEM).
Zobacz Model analityczny konstrukcji.
