Umieszczanie Kot wysokościowych na elemencie

Koty wysokościowe można umieścić na dowolnym z poniższych elementów:

•Strop

•Siatka

•Dach (jednopołaciowy i wielopołaciowy)

•Powłoka

•Schody (i komponenty Schodów)

Uwaga: Kota wysokościowa umieszczona w pustej przestrzeni (zamiast elementu) zostanie powiązana z poziomem kondygnacji.

1.Otwórz ustawienia Koty wysokościowe.

2.W panelu Typ wymiaru: Wybierz typ znacznika, rozmiar, obrót i pióro.

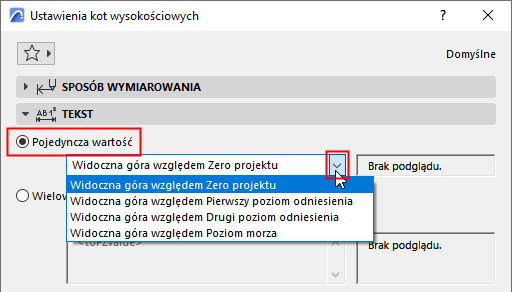

3.W panelu Tekst: Wybierz sposób wyświetlania wartości wysokości.

•„Pojedyncza wartość” to podstawowa opcja wyświetlania wysokości widocznego wierzchołka elementu

•opcja „Wielowierszowy” zapewnia więcej możliwości wyboru różnych poziomów pomiaru i poziomów odniesienia za pomocą automatycznego tekstu. Można także dodać własny tekst i indeks górny.

Zobacz Tekst.

4.Najedź kursorem na element, a następnie kliknij, aby go wstawić. Należy kliknąć widoczne, możliwe do zaznaczenia części elementu docelowego.

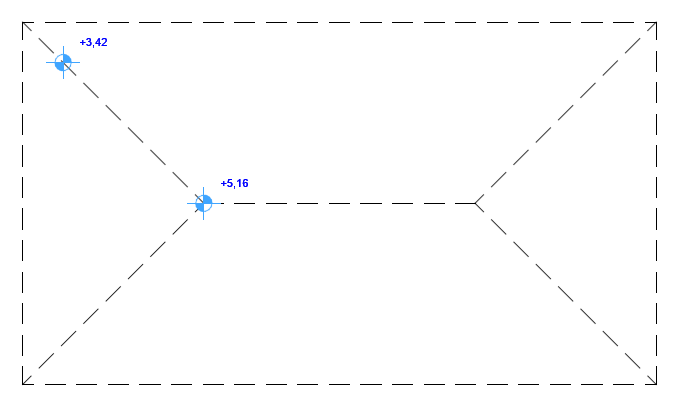

Koty wysokościowe na płaszczyźnie dachu

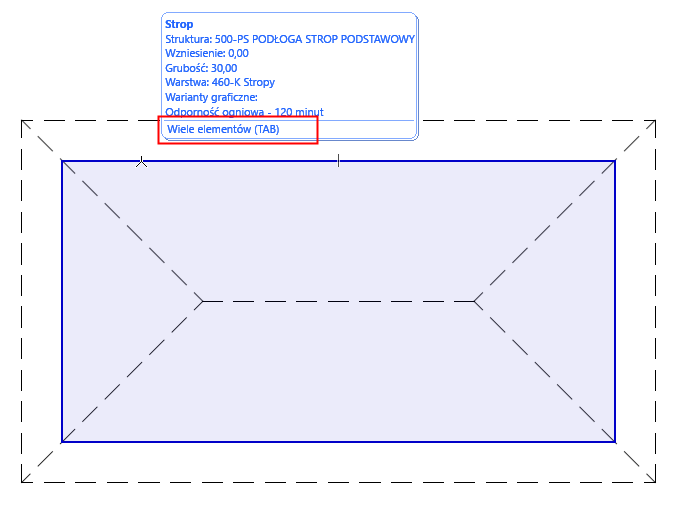

Jeśli kursor znajduje się nad wieloma elementami: klikaj przycisk Tab, aż zostanie podświetlony żądany element, a następnie kliknij, aby umieścić wymiar.

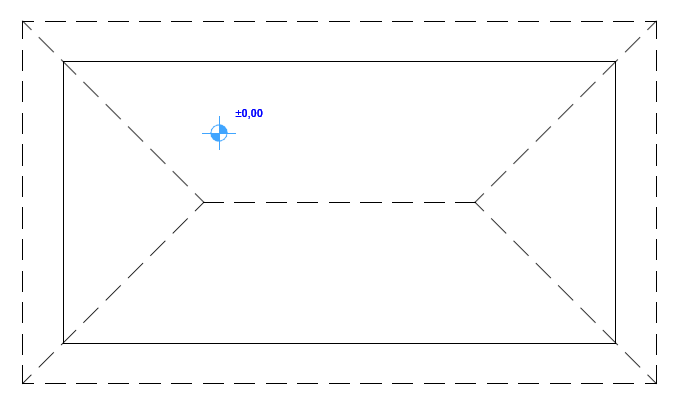

Koty wysokościowe na stropie

Wykorzystanie opcji Grawitacja do filtrowania elementów docelowych

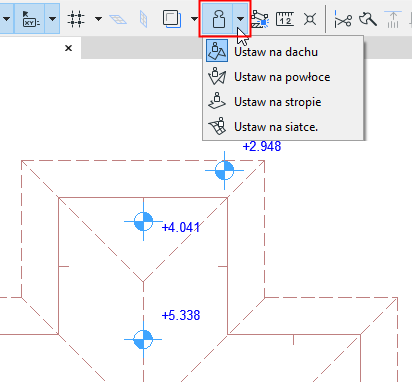

Jeśli opcja Grawitacja jest włączona, Kotę wysokościową można umieścić na elemencie, dla którego zastosowano Grawitację (Strop, Dach, Powłoka lub Siatka). Zobacz Grawitacja.

Edytuj tekst wymiarowania

Aby edytować treść i styl tekstu wymiarowania: zobacz Styl tekstu.

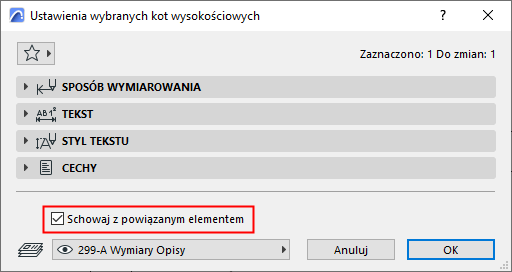

Schowaj z powiązanym elementem

Domyślnie, Koty wysokościowe będą niewidoczne, jeśli element, z którymi są powiązane, jest niewidoczny (np. znajduje się na warstwie ukrytej). Aby mimo to wymiar był wyświetlany, odznacz to pole.

Wstawianie wymiarowania statycznego

Aby wstawić wymiar statyczny (niepowiązany z żadnym elementem), skocz do menu Ustawienia koty wysokościowych i zaznacz pole wyboru Statyczny.
