System instalacji jest zapisanym zestawem piór, kolorów i materiałów służących do wyświetlania elementów instalacji w projekcie. Systemy instalacji to atrybuty projektu Archicada.

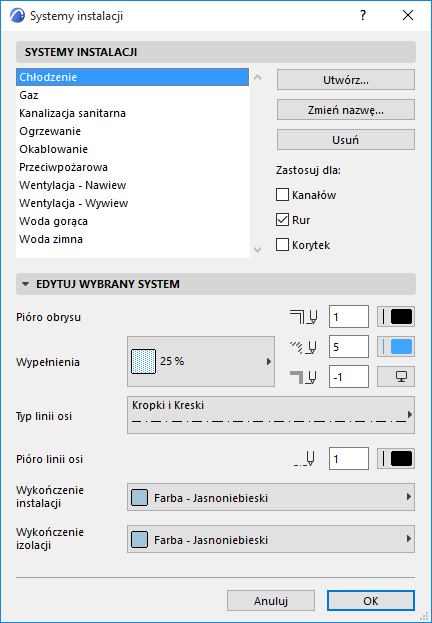

Systemy instalacji można konfigurować lub edytować w menu
•Projekt > Systemy instalacji
•Opcje > Atrybuty elementów > Systemy instalacji
(lub poprzez użycie skrótu Systemy instalacji z paska narzędzi Inżynierii instalacji).
Te opcje są analogiczne do innych atrybutów dostępnych w Archicadzie (np. linii). Utwórz nowy system instalacji lub zmień nazwę istniejącego.
Kategoria: Zaznacz jedną lub więcej kategorii narzędzi MEP, dla których chcesz użyć tego Systemu MEP:
•Kanałów
•Rur
•Korytek
System instalacji (na podstawie skonfigurowanej dostępności “Zastosuj dla”) może następnie zostać przypisany określonym narzędziom instalacji, indywidualnym połączeniom instalacji lub operacji wytyczania.
Zobacz poniższe rozdziały:
Przypisz System instalacji w Ustawieniach narzędzia
Przypisz system instalacji każdemu połączeniu elementów
Skonfiguruj ustawienia w palecie Wytyczanie
Przypisz System instalacji w Ustawieniach narzędzia
Dla elementu bibliotecznego kompatybilnego z instalacją i wykorzystującego jeden system instalacji (np. kanał):
1.W oknie dialogowym Ustawienia narzędzia wybierz panel Ustawienia ogólne.
2.Użyj okna rozwijanego System instalacji, aby przypisać system instalacji do aktualnie zaznaczonego połączenia, lub pozostaw wartość jako “Niezdefiniowaną.”
Listy rozwijane systemu instalacji przedstawiają tylko te systemy, które zostały określone jako odpowiedni typ instalacji dla bieżącego elementu: Kanały, Rury lub Korytka.
Przypisz system instalacji każdemu połączeniu elementów
Niektóre elementy instalacji posiadają kilka połączeń służących do różnych celów. Na przykład toaleta posiada rury wody bieżącej i wody ściekowej.
Atrybuty systemów instalacji można przypisać indywidualnie dla każdego połączenia, w zakładce Połączenia okna dialogowego ustawień:
