Skonfiguruj ustawienia w palecie Wytyczanie

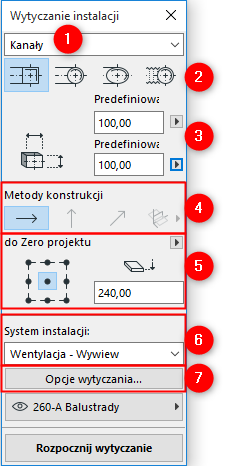

Ustaw żądane opcje w palecie Wytyczanie instalacji (Okna > Palety > Wytyczanie instalacji).
Uwaga: W razie potrzeby można zmienić te opcje podczas wytyczania instalacji.
1.Wybierz Kanały, Rury lub Trasy kablowe.
2.Wybierz geometrię przekroju dla wytyczonych elementów: Prostokątny, Okrągły, Owalny lub (tylko w przypadku Kanałów) Elastyczny.
3.Wprowadź średnicę lub wartości wysokości/szerokości dla przekroju poprzecznego.
–Wprowadź predefiniowaną wartość z okna podręcznego lub wybierz Dowolna, aby wpisać dowolną wartość niestandardową.
–Lista predefiniowanych rozmiarów, wraz z opisami, może być edytowana w Preferencjach MEP. (Opcje > Preferencje projektu > Preferencje instalacji).

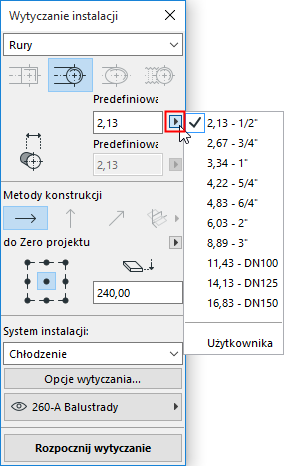

Wybierz jedną ze standardowych średnic rury
4.Metoda konstrukcji: Wszystkie nowe trasy są domyślnie ustawione na “Stałe wzniesienie”. (Zobacz Zmieniaj wzniesienia podczas Wytyczania). Wzniesienie można zmienić po uruchomieniu Wytyczania.
5.Położenie/wzniesienie linii odniesienia: Wybierz jeden z dziewięciu punktów, który będzie stanowił Linię odniesienia. Ta linia odniesienia jest istotna tylko podczas Wytyczania i wskazuje punkt wstawienia umieszczanych elementów.
Na ilustracji linia odniesienia biegnie wzdłuż lewego górnego rogu kanału.
6.Wybierz atrybut Systemu instalacji do wytyczania.
7.Dostosuj dodatkowe Opcje wytyczania według potrzeb. (Zobacz Opcje wytyczania.)
8.Wybierz Warstwę, na której chcesz wstawić wytyczone elementy.
