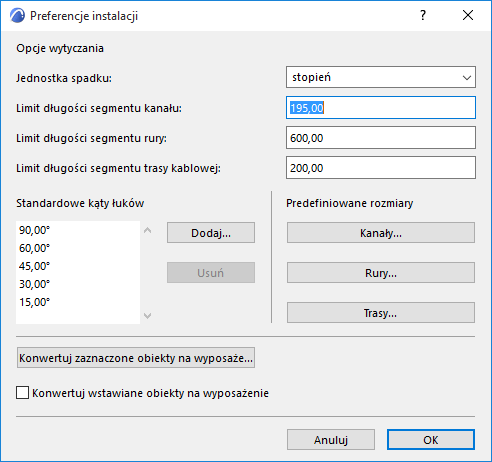

Za pomocą tego okna dialogowego określ ogólne preferencje wytyczania podczas pracy z modelerem instalacji.
Otwórz okno dialogowe w menu Opcje > Preferencje projektu > Preferencje instalacji (lub użyj skrótu Preferencje instalacji, dostępnego w pasku narzędzi inżynierii instalacji).
Unieś/obniż segment
Dotyczy segmentów wytyczania wstawionych pod kątem: jednostka kąta nachylenia (np. stopień czy mm/metr).
Limity długości segmentu (kanał, rura, trasa kablowa)
Podczas wytyczania przeciągnij i kliknij dowolną odległość, aby wstawić kilka prostych elementów instalacji. Wstawione elementy zostaną automatycznie podzielone na segmenty o określonej w tym miejscu długości.
Standardowe kąty łuków
Jeśli korzystasz z wytyczania instalacji w oknie Rzutu: Wyświetlone zostaną linie pomocnicze (pod warunkiem, że wyświetlanie linii pomocniczych jest aktywne). Linie pomocnicze odzwierciedlają określone w tym miejscu standardowe kąty łuków.
Kliknij Dodaj, aby dodać do listy więcej standardowych kątów łuków, jeśli zachodzi taka potrzeba.
Predefiniowane wymiary
Predefiniowane wymiary przekroju poprzecznego dla każdego typu narzędzia MEP. Definicje te są dostępne po skonfigurowaniu operacji Wytyczanie w palecie Wytyczanie.
Zobacz Predefiniowany Promień łuku.
Typ elementu obiektów kompatybilnych z instalacjami: Obiekt czy Osprzęt?
Domyślnie, obiekty kompatybilne z instalacjami z bibliotek Archicada zostają wstawione za pomocą narzędzia Obiekt, zatem ich typem elementu będzie “Obiekt.”

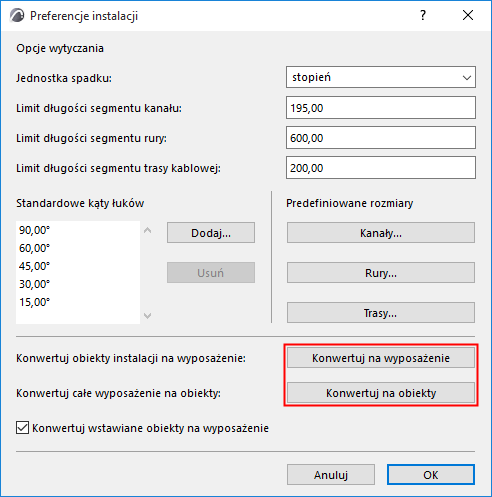

Użyj kontrolek w Preferencjach MEP, aby opcjonalnie przełączyć typ elementu obiektów kompatybilnych z MEP.
Przekształcanie Obiektów MEP na Osprzęt
Przeklasyfikuj wszystkie wstawione Obiekty kompatybilne z instalacjami na typ Osprzęt.
Jeśli zaczynasz pracę w środowisku MEP, ta konwersja ułatwi Ci przeglądanie osprzętu MEP.
Przekształcanie całego Osprzętu na Obiekty
Przeklasyfikuj cały Osprzęt na Obiekty. Użyj tej opcji
•jeśli nie korzystasz już ze środowiska MEP, lub
•chcesz przywrócić elementy typu Osprzęt do typu Obiekt (jeśli zostały błędnie przekonwertowane na Osprzęt)
Konwertuj wstawiane obiekty na wyposażenie
Jeśli zaznaczysz: typ elementu obiektów kompatybilnych z instalacjami wstawianych za pomocą narzędzia Obiekt będzie (od tej pory) klasyfikowany jako Osprzęt, a nie Obiekt.
Użyj tej opcji, jeśli pracujesz w środowisku MEP. To pole wyboru nie ma wpływu na już umieszczone Obiekty.
