Um Sistema MEP é um conjunto guardado de canetas, cores e materiais utilizados para visualizar elementos MEP no seu projecto. Os Sistemas MEP são atributos do projecto Archicad.

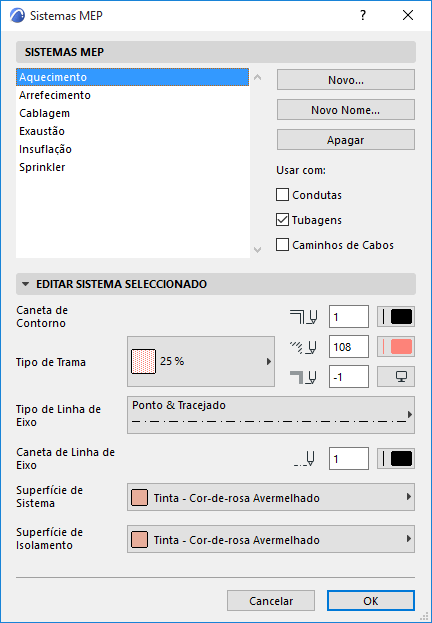

Os Sistemas MEP são definidos ou editados por si em
•Modelação > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
(ou utilize o atalho para os Sistemas MEP na Barra de Ferramentas de Engenharia MEP).
Estes controlos são análogos aos de outros atributos Archicad (como as Linhas). Crie um novo Sistema MEP ou dê um novo nome a um já existente.
Utilizar com: marque uma ou mais categorias da ferramenta MEP para as quais pretende usar este Sistema MEP:
•Condutas
•Tubagens
•Caminhos de Cabos
O Sistema MEP (com base na disponibilidade "Usar com" que define aqui) pode, então, ser atribuído a ferramentas MEP particulares, a ligações MEP individuais ou a uma operação de Traçado.
Veja as seguintes secções:
Atribuir Sistema MEP nas Definições de Ferramenta
Atribuir um Sistema MEP a Cada Ligação de Elemento
Criar Definições na Palete Traçado

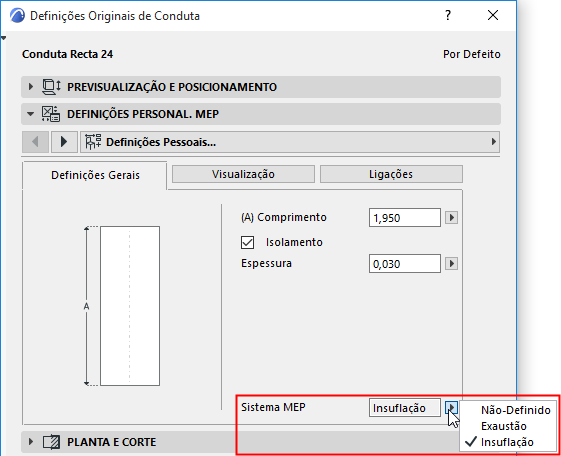

Atribuir Sistema MEP nas Definições de Ferramenta
Para um item de biblioteca compatível com MEP que utilize um único Sistema MEP (p. ex., Conduta):
1.No diálogo Definições de Ferramenta, vá para o painel Definições Gerais.
2.Utilize o pop-up Sistema MEP para atribuir um Sistema MEP à ligação actualmente seleccionada ou deixe o valor como "Não definido".
O pop-up do Sistema MEP apresenta apenas os Sistemas MEP definidos como aplicáveis ao tipo MEP do elemento actual: Condutas, Tubagens ou Caminhos de Cabos.

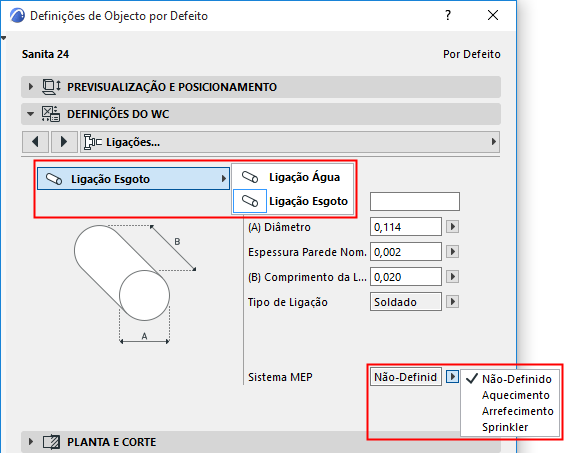

Atribuir um Sistema MEP a Cada Ligação de Elemento
Alguns elementos MEP possuem múltiplas ligações, utilizadas para finalidades diferentes. Por exemplo, um objecto de WC com tubos de água limpa e águas residuais.
Pode atribuir atributos de Sistema MEP individualmente a cada ligação, no separador Ligações do respectivo diálogo Definições:
