Criar Definições na Palete Traçado

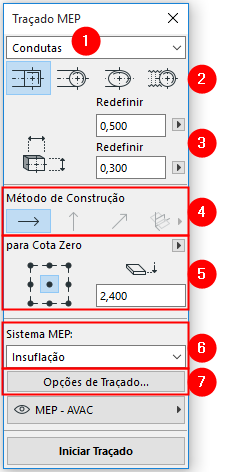

Defina as opções pretendidas na palete Traçado MEP (Janelas > Paletes > Traçado MEP).
Nota: se necessário, pode alterar estas opções enquanto efectua o traçado.
1.Escolha Condutas, Tubagem ou Cablagem.
2.Seleccione uma preferência para a geometria da secção de corte dos elementos traçados: Rectângulo, Círculo, Oval ou Flexível (apenas Condutas).
3.Insira um diâmetro ou valores de altura/largura para o corte-transversal.
–Insira um valor predefinido no pop-up ou escolha Personalizado para digitar qualquer valor personalizado.
–A lista de tamanhos predefinidos, com descrições, pode ser editada em Preferências MEP. (Opções > Preferências do Projecto > Preferências MEP).

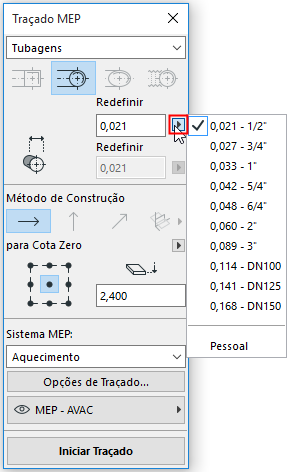

Escolha o Diâmetro do Tubo Predefinido
4.Método de Construção: todos os novos traçados estão definidos por defeito para "Elevação Constante". (Ver Alterar Cotas Durante o Traçado.) Pode alterar a elevação depois de iniciar o Traçado.
5.Localização da Linha Referência / Elevação: escolha um dos nove pontos para representar a linha de referência. Esta linha de referência só é relevante durante o Traçado e indica o ponto de inserção dos elementos a colocar.

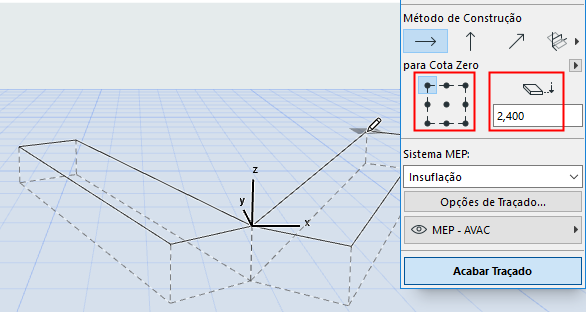

Nesta imagem, a linha de referência corre ao longo do canto superior esquerdo da conduta.
6.Seleccione um atributo do Sistema MEP para esta operação de Traçado.
7.Ajustar as Opções de Traçado adicionais conforme necessário. (Ver Opções de Traçado.)
8.Seleccione um Vegetal para colocar os elementos traçados.
