Raio de Curvatura Pré-definido

Use o diálogo Preferências MEP para definir um raio de curvatura pré-definido para elementos MEP por tamanho.

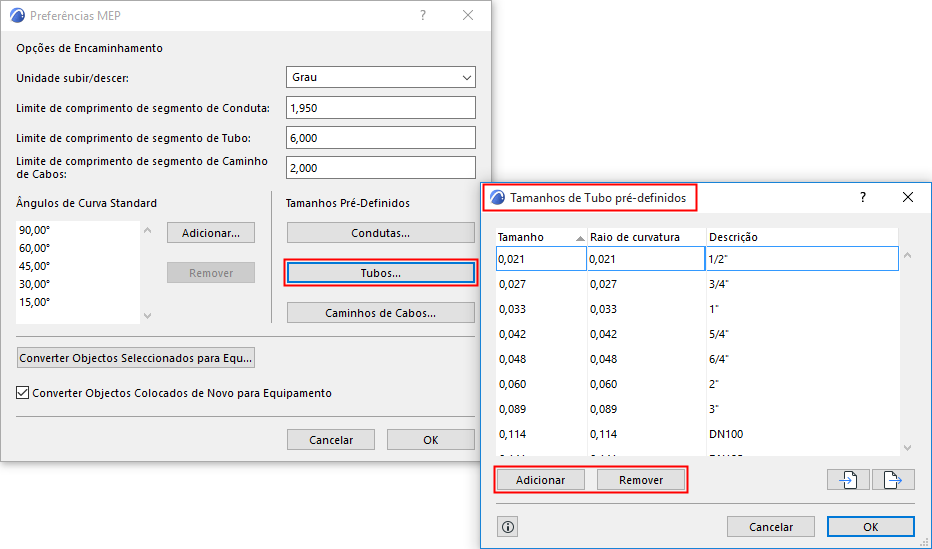

1.Abra Opções > Preferências do Projecto > Preferências MEP.

2.Sob Tamanhos Pré-definidos, clique em Condutas, Tubos ou Bandejas de Cabos.

3.No diálogo Tamanhos Pré-definidos:

•Altere os valores do Raio de Curvatura para cada tamanho de elemento, conforme necessário.

•Opcionalmente, adicione Descrições.

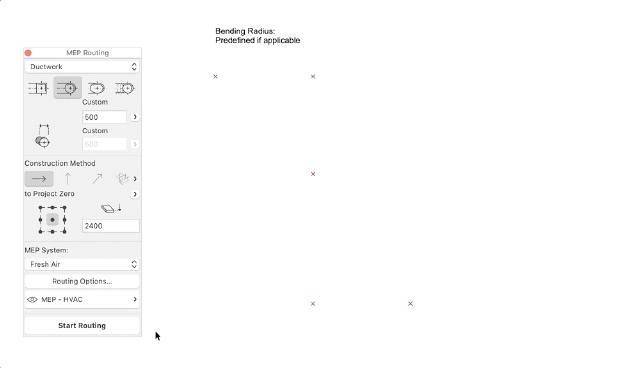

4.Para aplicar estes valores de Raio de Curvatura Pré-definido, seleccione a opção Predefinido se aplicável para Raio de Curvatura nas Opções de Encaminhamento. Desta forma, as ligações em curva seguem as alterações dos cortes transversais dentro do Traçado. (Ver também Raio de Curvatura (Opções de Encaminhamento).

Nota: antes de iniciar o Traçado, certifique-se de que a função Editar > Agrupar > Grupos Automáticos está desligada.

As ligações em curva entre elementos traçados será construída automaticamente de acordo com os valores pré-definidos.

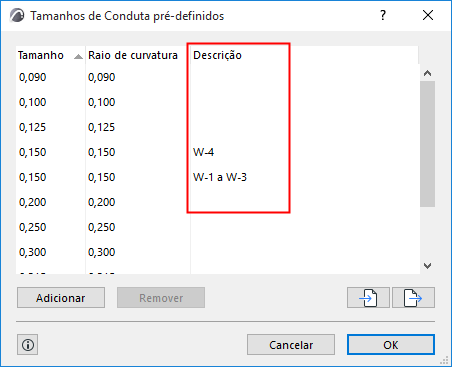

Utilizar Descrições

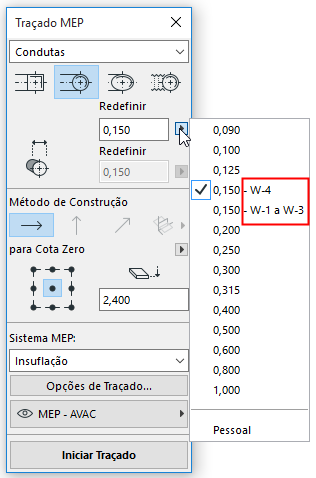

No exemplo abaixo, os tamanhos das condutas são descritos de acordo com a sua utilização. A descrição também deve incluir, p. ex., informação sobre o material, diâmetro nominal, Espessura, etc. A descrição também aparece na Palete Traçado MEP. Desta forma, pode padronizar a utilização de elementos MEP entre todos os colaboradores.

Normalmente, condutas de ar de climatização, resistência ao fogo e sistemas de abastecimento de água requerem parâmetros diferentes. Por exemplo, se o seu sistema de aquecimento for composto por tubos isolados e galvanizados e o sistema de arrefecimento tiver tubos em aço inoxidável, precisará ter duas folhas separadas de Tamanhos de Tubo pré-definidos para eles.

Importar/Exportar tamanhos de Elementos MEP Personalizados

Use os botões Importar e Exportar para partilhar os seus dados de tamanho personalizado de elementos MEP em formato XML.
