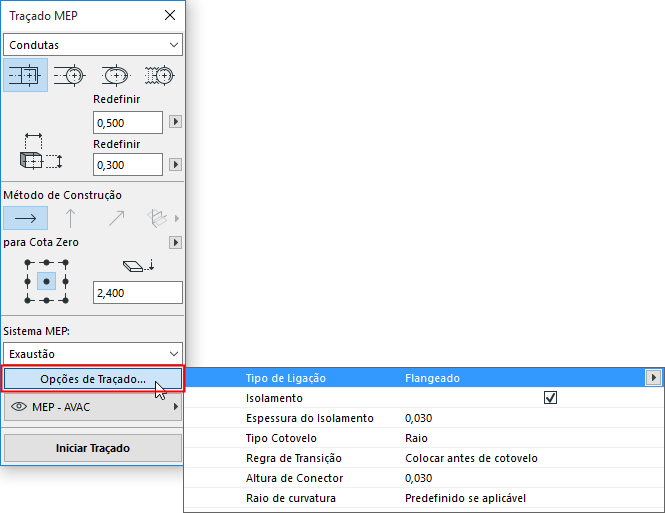

Clique em Opções de Encaminhamento na palete Traçado MEP.
As opções aqui definidas afectarão a operação de Traçado seguinte. As opções disponíveis variam, dependendo do facto de estar a trabalhar em Condutas, Tubagens ou Caminhos de Cabos..
Tipo de Ligação
Escolha o tipo apropriado (por exemplo, Flangeado, Soldado, Simples) e uma altura/diâmetro conforme aplicável.
Isolamento
Clique nesta opção para adicionar um camada de isolamento ao exterior dos elementos MEP colocados nesta operação de Traçado. Defina uma Espessura do Isolamento.
Regra de Transição
As Transições são segmentos rectos, colocados automaticamente para garantir ligações correctas, caso altere a geometria do segmento (largura, altura ou forma) a meio de uma operação de traçado. Se a alteração ocorrer num cotovelo do traçado, o elemento de transição pode ser colocado antes ou depois do cotovelo. Seleccione aqui a sua preferência (“Colocar antes de cotovelo”/“Colocar depois de cotovelo”).
Raio de Curvatura (Opções de Encaminhamento)
As curvas são colocadas automaticamente conforme você faz a rota. Escolha uma opção para definir o raio das curvas nesta rota:
Predefinido se aplicável
Usa os raios das curvas pré-definido para o tamanho do elemento MEP actual. (Os valores dos raios são definidos nas Preferências MEP, em: Raio de Curvatura Pré-definido.)
Sempre por configurações de elemento
Usa os raios das curvas definido nas definições de elemento Por Defeito da ferramenta de Curva:
Raio de curvatura em uma Operação de Traçado: usando "Configurações sempre por elemento"
