MEP-совместимые Библиотечные Элементы
MEP-совместимые Библиотечные Элементы (с соединениями для воздуховодов, труб и кабельных лотков) присутствуют:
•в Библиотеке MEP
•в Стандартной Библиотеке Archicad
•в Универсальной Библиотеке MEP на портале BIMcomponents
См. Универсальная Библиотека MEP.

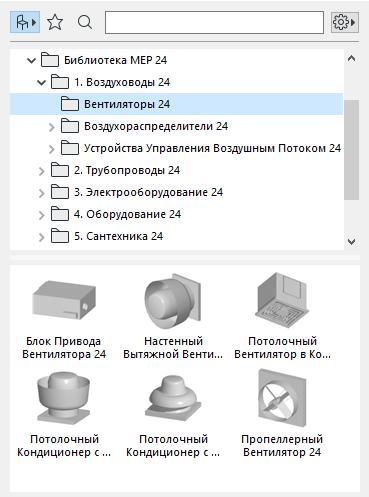

Библиотека MEP
Библиотека MEP содержит специально сконфигурированные MEP-элементы.
Часто используемые MEP-элементы:
•Прямолинейные элементы, такие как воздуховоды непеременного сечения. Примеры: Инструменты Воздуховод, Труба, Кабельный Лоток.
•Отводы. Это изогнутые элементы. Некоторые Отводы вставляются автоматически в процессе Трассировки или в результате редактирования MEP-элементов.
•Переходы. Это прямолинейные сегменты переменной геометрии. Переходы используются для соединения двух MEP-элементов разного сечения.
•Соединения. К элементам этого типа относятся Т-образные тройники, Y-образные тройники и Врезки.
•Терминалы. Например, потолочные диффузоры, решетки или спринклеры, располагающиеся на концах воздуховодов или труб. Терминалы имеют только одну точку соединения.
•Встраиваемые элементы, такие как клапаны или фильтры, размещаемые внутри элементов трассы. Встраиваемые элементы являются прямолинейными сегментами, открытыми с обеих концов.
•Оборудование — это элементы, которые могут иметь одну или несколько точек соединения, например, котел. Один элемент Оборудования обычно связывается с несколькими MEP-системами (например, с Системами Отопления и Вытяжной Вентиляции) и соединяется с несколькими типами MEP-элементов (Воздуховод, Трубопровод).
MEP-совместимые объекты в Библиотеке Archicad

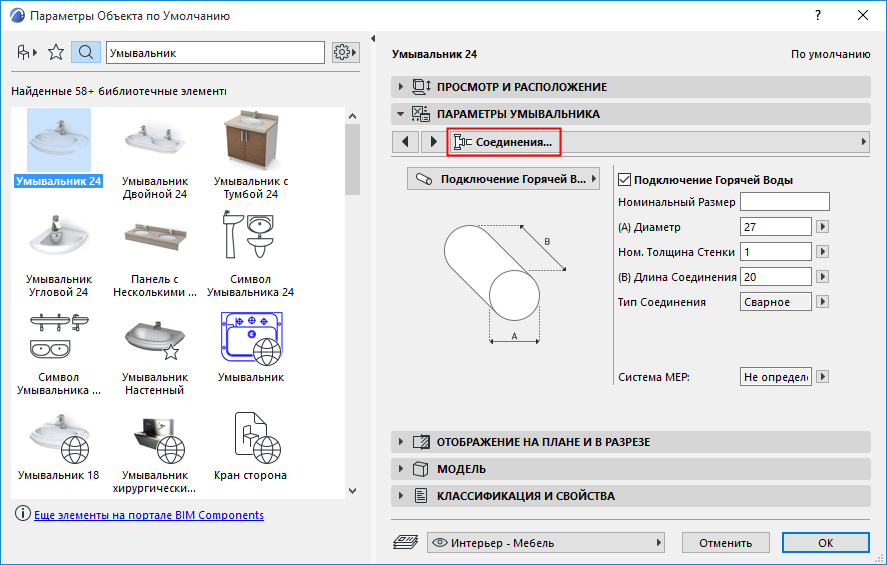

Многие объекты Библиотеки Archicad, такие как Умывальники или Унитазы, имеют Специальные MEP-параметры, позволяющие соединять их с трассами MEP:

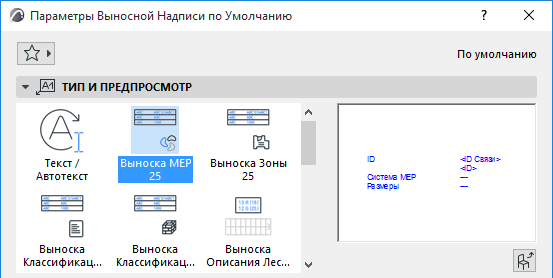

Выноска MEP

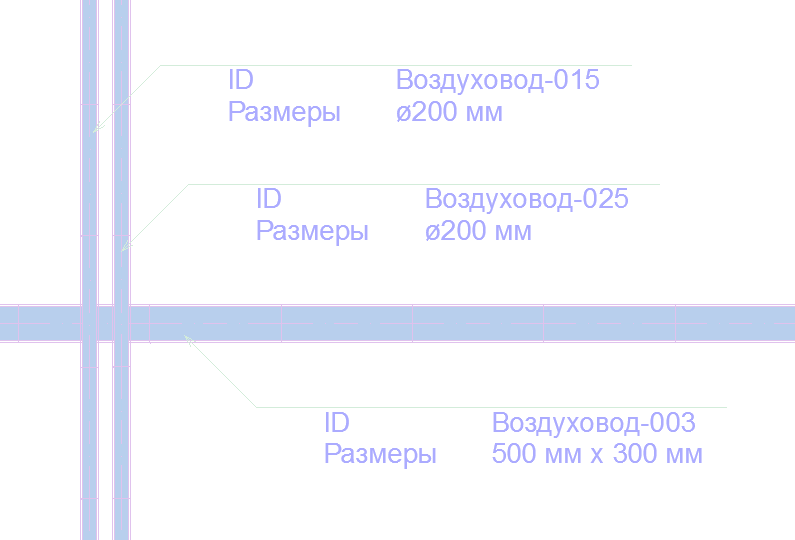

Эта Выноска упрощает отображение MEP-данных элементов, таких как MEP-система или диаметр воздуховода.

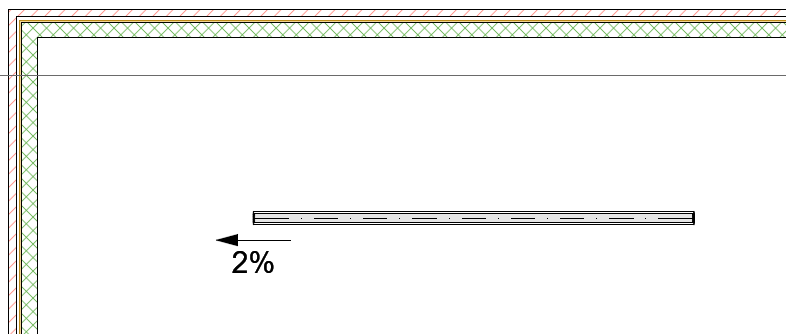

Выноска Уклона MEP
Выноска Уклона MEP позволяет одним щелчком мыши нанести значения уклонов элементов MEP-сетей.
Ее можно ассоциировать только с элементами MEP-сетей (за исключением Отводов или Гибких Воздуховодов).

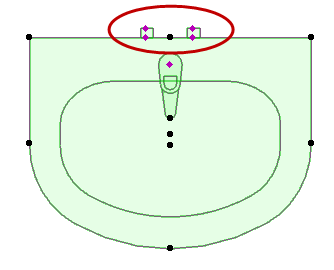

Отображение Точек Соединения MEP
1.Активируйте команду меню Документ > Модельный Вид > Параметры Модельного Вида
2.Раскройте панель Параметров Отображения Библиотечных Элементов
3.Активируйте маркер Соединения MEP-объектов.

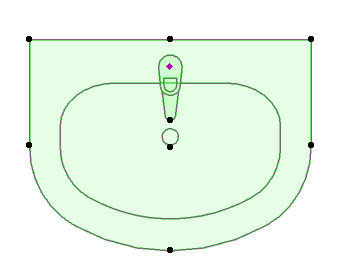

Параметр Модельного Вида: включение и отключение показа MEP-соединений Библиотечных Элементов
См. также Типы элементов MEP-совместимых объектов: Объект или Оборудование?.
