MEP-совместимые Библиотечные Элементы (с соединениями для воздуховодов, труб и кабельных лотков) присутствуют в Библиотеке MEP и в Стандартной Библиотеке Archicad. Обе эти библиотеки загружаются автоматически при выборе шаблона Archicad по умолчанию.
Диалоги Параметров MEP-элементов очень похожи на диалоги Параметров Объектов Archicad.
См. также MEP-совместимые Библиотечные Элементы.
Отображение MEP-элементов на Этажах
Воспользуйтесь параметров “Показа на Этажах” (в панели Отображения на Плане и в Разрезе).
По умолчанию для всех MEP-элементов применяется вариант “Все Релевантные Этажи”.
•Прямолинейные сегменты отображаются в виде сечений на пересекаемых ими этажах.
•Прочие (непрямолинейные) MEP-элементы, пересекающие этажи, отображаются либо на одном этаже, либо на другом без показа сечения.
Панель Специальные Параметры MEP
Эта панель имеет три вкладки (в зависимости от типа объекта): Общие Параметры, Визуализация и Соединения.
Вкладка Общие Параметры (Специальные Параметры MEP-элемента)
Здесь задаются основные геометрические параметры MEP-элемента (например, Длина Трубы).
Область допустимых значений параметров некоторых MEP-элементов может зависеть от настроек других параметров.

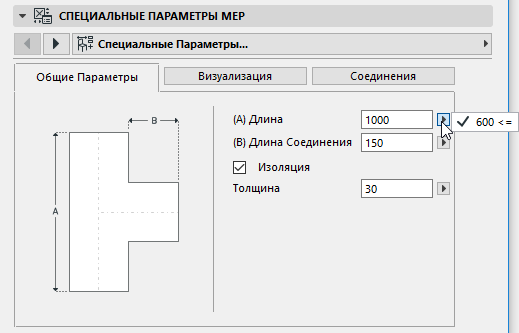

Например, Длина Т-образного Тройника Воздуховода (настраиваемая на вкладке Общих Параметров) не может быть меньше Ширины Врезки Тройника (задаваемой на вкладке Соединений).
Радиус Отвода
Для элементов Отводов. В процессе Трассировки можно использовать это значение по умолчанию (“по Параметрам Элементов”). (См. Радиусы Отводов (Параметры Трассировки).
Изоляция
Активация этого маркера приводит к созданию слоя наружной изоляции элемента. Толщина слоя изоляции определяется значением, указываемым в расположенном ниже поле.
MEP-система
См. Назначение MEP-систем в Параметрах Инструментов.

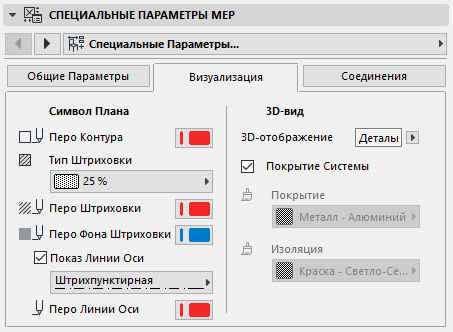

Вкладка Визуализация (Специальные Параметры MEP-элемента)
Настройте специальные параметры для Символа элемента на Плане и в 3D.
Эти специальные параметры заменяют собой реквизиты назначенных элементам MEP-систем.
Если вы измените здесь параметры покрытия, то MEP-система, назначенная элементу, будет изменена на “Не определен”.
Чтобы вернуть параметры покрытия, определяемые MEP-системой:
1.Воспользуйтесь элементом управления MEP-системой (на вкладке Общих Параметров или Соединений): здесь будет выбран вариант “Не определен”.
2.Выберите из выпадающего списка нужную MEP-систему
3.Вернитесь на вкладку Визуализации
4.Активируйте маркер Покрытие Системы.
Вкладка Соединения (Специальные Параметры MEP-элемента)
Настройте параметры для каждого соединения.

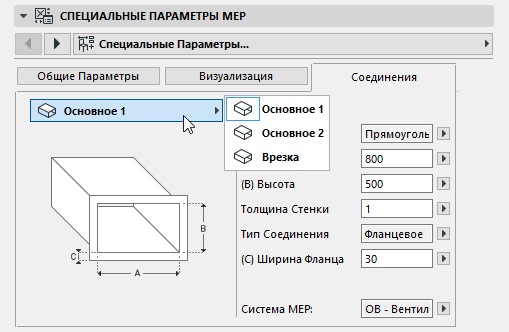

Выпадающее меню (присутствующее на этой вкладке, если доступно более одного соединения) позволяет выбрать соединение для индивидуальной настройки его параметров.
Обратите внимание, что на изображении предпросмотра 2D-символа в панели Просмотр и Расположение редактируемое Соединение помечается треугольником.
Толщина Стены
Это толщина стенки MEP-элемента.
Тип Соединения
Здесь можно выбрать тип соединения элемента. Например, соединение элемента воздуховода может быть простым или фланцевым.
MEP-система
