定義元素條件

有若干個Archicad函數需在執行函數之前按條件指定一組元素:

查找&選擇

圖形覆蓋規則

碰撞檢查

按標準保留元素(團隊工作)

交互式清單

可手動設定這些條件,也可以使用預定義條件集。(參見 預定義標準集)

本節主要介紹手動條件定義。

標準定義在所有四個對話框中基本相同(查找&選擇、圖形覆蓋規則、碰撞檢測、按條件預留元素)。

本節主題:

定義第一行元素類型

定義額外元素類型

定義額外標準: 參數 & 屬性

定義第一行元素類型

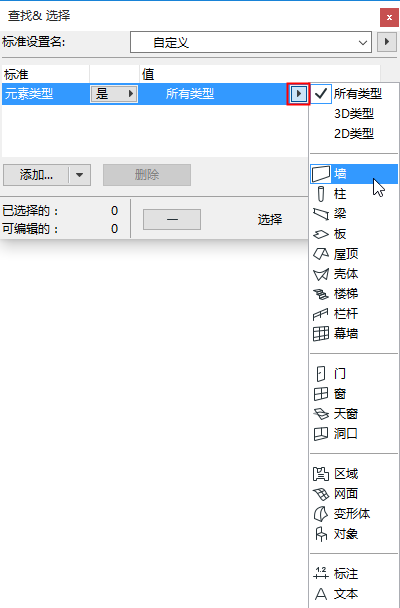

1。標準 在列表中,第一行通常是元素類型。點擊來選擇。


2。 列表中,單擊彈出框中的列表選擇元素類型(如墻)。

FSTypeWall.png     ElementWall.png

定義額外元素類型

添加單個或多個額外元素類型:

1。單擊 添加 彈出框

2。從列表中選擇”元素類型“。(使用頂部搜索子段來幫助定位項。

3。雙擊或單擊列表的添加按鈕以添加至標準列表。


4。 列表中,單擊彈出視窗並再次從列表中選擇“元素類型”(例如,板)。

5。使用和/或 控件進一步定義元素類型標準。


定義額外標準: 參數 & 屬性

添加更多標準以縮小範圍。

1。點擊添加按鈕來調出參數&屬性的列表。

2。選擇一個標準(使用頂部的搜索字段更快的找到它),然後點擊添加(或按迴車)將它添加到列表中。


3。從彈出視窗定義各個已添加標準的其值。


可用標準取決於上面行中所定義的元素類型。

例如,以根據元素的結構功能分類(承載或非承載等)縮小標準。


注意:"圖層"或"圖層組合"定義為一種標準時,意味著程序將根據給出的圖層組合,查找和選擇可視的元素。

以IFC屬性或圖庫部件參數作為標準

在添加按鈕的彈出視窗中訪問其他參數/屬性類型:

IFC屬性

參見使用IFC數據定義元素標準

圖庫部件參數 (僅交互式清單)

參見附加的標準與字段: 圖庫部件參數
