使用MEP個性設定對話框可以按尺寸為MEP元素設定預定義的彎曲半徑。
1。開啟選項 > 專案個性設定 > MEP個性設定。
2。在“預定義尺寸”下，單擊“暖通管道，給排水管道或電纜架”。
3。在“預定義大小”對話框中：
•根據需要更改每個元素大小的“彎曲半徑”值。
•也可選擇添加描述。

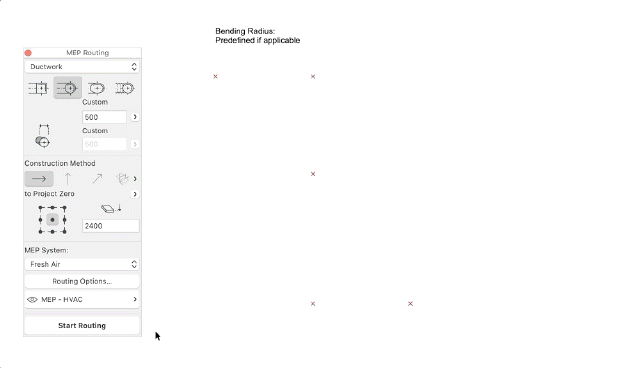

4。要應用這些預定義的彎曲半徑值，請在“佈設選項”中為“彎曲半徑”選擇 預定義（如果適用）選項。這樣，彎曲連接將遵循佈設中橫截面的變化。（參見彎曲半徑（佈設選項））。
注意：在開始佈設之前，請確保編輯 > 組合 > 自動組合是關閉的。
佈設元素之間的彎曲連接將根據預定義的值自動構建。

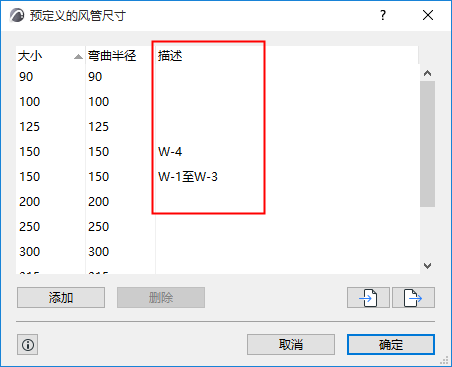

使用描述

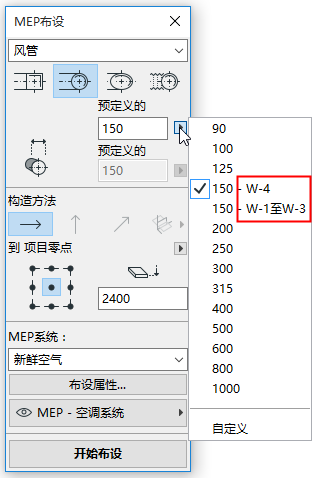

在以下示例中，暖通管道的尺寸根據其用途進行描述。描述還可能包括例如材料訊息，公稱直徑，厚度等。“描述”也出現在“MEP佈線”彈出式小面板中。這樣您就可以在所有協作者之間標準化MEP元素了。

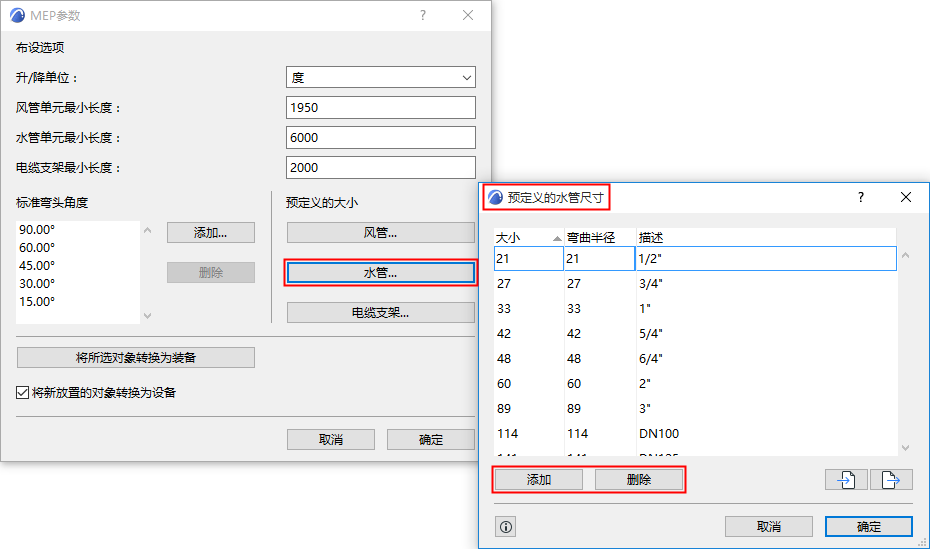

通常，風道，防火和供水系統需要不同的參數。例如，如果您的加熱系統用的是絕緣的鍍鋅管，而冷卻系統則是用的不銹鋼管，那麼您將需要有兩個單獨的“預定義管道尺寸”表。
匯入/匯出自定義MEP元素大小
使用導入和導出按鈕以XML格式共享自定義的MEP元素尺寸數據。
