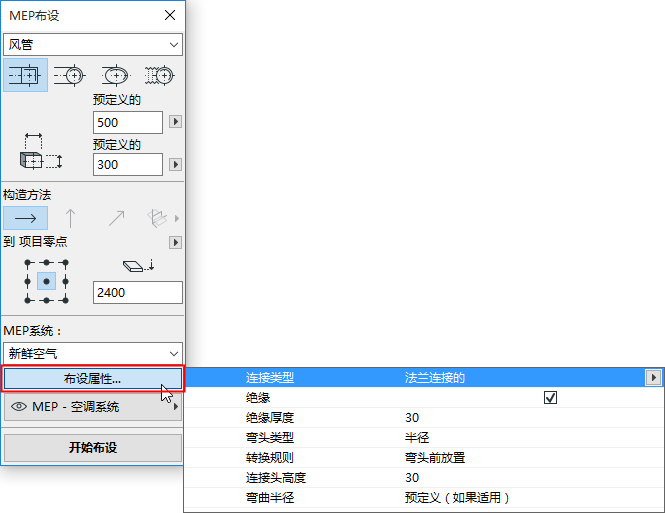

從“MEP佈設”彈出式小面板單擊佈設選項.
您在此處設定的選項將影響下一個佈設操作。可用的選項各不相同，取決於佈設的是暖通管道、給排水管道還是電纜。.
連接類型
選擇恰當的類別（如法蘭連接，銲接，簡單）以及在可用情況下選擇高度/直徑 。
絕緣
點擊勾選框在此次佈設的MEP元素外表添加可選的絕緣類型。定義絕緣厚度。
轉換規則
轉接頭是當你在佈設操作過程中切換管段幾何形狀（寬度、高度或形狀）時自動放置的直線段，以確保正確的連接。如果在佈設中的切換發生在彎曲時，轉接頭元素可以在彎曲之前或之後放置。在此選擇你的參數(“在彎曲前放置”/”在彎曲後放置”)。
佈設時，彎頭會被自動放置。選擇選項來定義該佈設中的彎曲半徑：
預定義（如果適用）
使用為當前MEP元素尺寸預定義的彎曲半徑。（半徑值在“MEP個性設定”中定義，位於：預定義的彎曲半徑.)

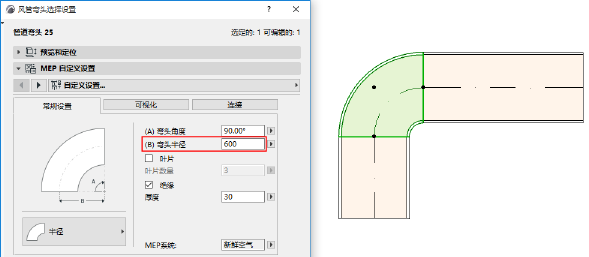

始終按照元素設定
使用在“彎曲”工具的“預設”元素設定中定義的彎曲半徑：
佈設中的彎曲半徑：使用“始終按照元素設定”
