MEP元素設定

MEP兼容的圖庫部件(具有用於暖通管道,給排水管道和電纜系統的智能連接)可在MEP圖庫和常規Archicad圖庫中找到。這兩種圖庫都會自動加載為預設的Archicad樣板的一部份

MEP元素的“工具設定”類似於Archicad的物件設定。

參見MEP-兼容的圖庫部件

MEP元素在樓層上的顯示

使用“在樓層上顯示”設定(“平面圖和剖面圖”面板)。

所有MEP元素的預設選項是“所有相關樓層”。

直線分段在相交的樓層上顯示為剪切。

與樓層相交的其他(非直線)MEP元素沒有剪切顯示—它們在同一個樓層或另一個樓層上顯示。

MEP自定義設定面板

根據物件,該面板具有兩個或三個選項卡頁面:“常規”,“視覺化”和“連接設定”。


常規設定(MEP元素自定義設定)

輸入MEP物件的基本的幾何形狀(如暖通管道的長度)。

對於一些MEP物件,一些可用的閾值範圍取決於其它數值。

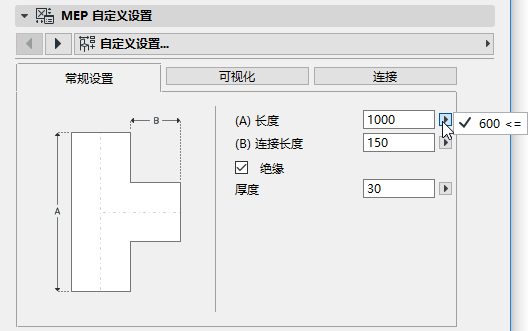

例如,T型暖通管道的長度(在常規設定標籤頁中設定)不能小於從頭份離出來的T型分管的寬度(在連接標籤頁設定)。


彎曲半徑

對於彎曲類元素。在“佈設”時,您可以使用此預設值(“在元素設定中”)。(見彎曲半徑(佈設選項)。)

絕緣

如果你希望元素外表面包含絕緣層請勾選這個選框。然後在下面的欄目中輸入絕緣層的 厚度 。

MEP系統

參見在工具設定中分配MEP系統

視覺化選項卡(MEP元素自定義設定)

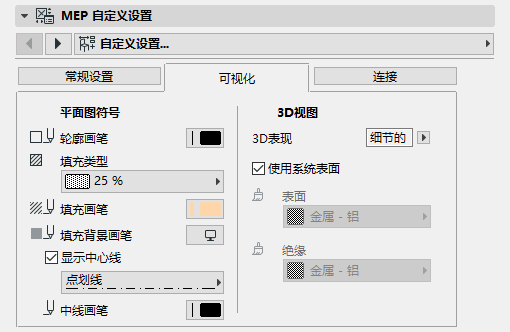

為元素的“平面符號”和“3D視圖”分配自定義參數。

這些自定義參數將覆蓋分配給該元素的MEP系統屬性。


如果您在此處調整了表面定義,則應用於此MEP元素的MEP系統定義將更改為“未定義”。

要還原到MEP系統中定義的表面,請執行以下操作:

1。轉到MEP系統控制項(在“常規”或“連接”選項卡上):當前為“未定義”。

2。選擇一個特定的MEP系統

3。返回到“視覺化”選項卡頁面

4。點擊 使用系統表面 勾選框。

連接選項卡(MEP元素自定義設定)

為每個連接端口設定參數。

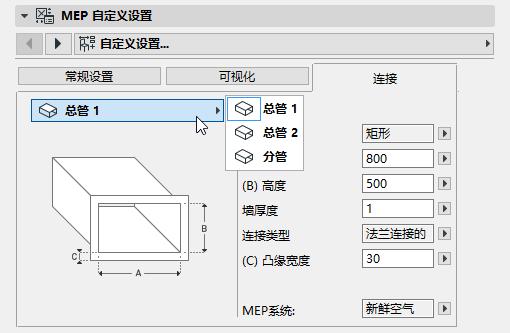

使用彈出視窗在連接之間進行切換(如果有多個連接),並分別編輯每個連接。


“預覽和定位”面板上的2D符號物件預覽為您提供反饋,讓您知道正在編輯哪個連接。


墻厚度

這是MEP元素墻的厚度。

連接類型

選擇應用的連接類型。比如一個暖通管道元素連接可以是簡單連接或是法蘭連接。

MEP系統

參見將MEP系統分配給每個元素連接
