Um Sistema MEP é um conjunto salvo de tramas, linhas e superfícies usados para exibir traçados MEP e elementos da Biblioteca MEP.
Os Sistemas MEP são atributos do projeto do Archicad.
•A cada traçado é atribuído um Sistema MEP na parte superior da caixa de diálogo Definições de Traçado. Consulte Definições de Traçado - página principal.
•Atribua o Sistema MEP ao Terminal, Acessório e Equipamento na Objetos MEP Compatíveis com a Biblioteca do Archicad página guia.
Definir ou Editar Atributos do Sistema MEP
Defina ou edite Sistemas MEP em
•Modelagem > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
(ou use o atalho Sistemas MEP na Barra de Ferramentas Engenharia MEP).
Use ou edite os Sistemas MEP predefinidos ou crie novos.

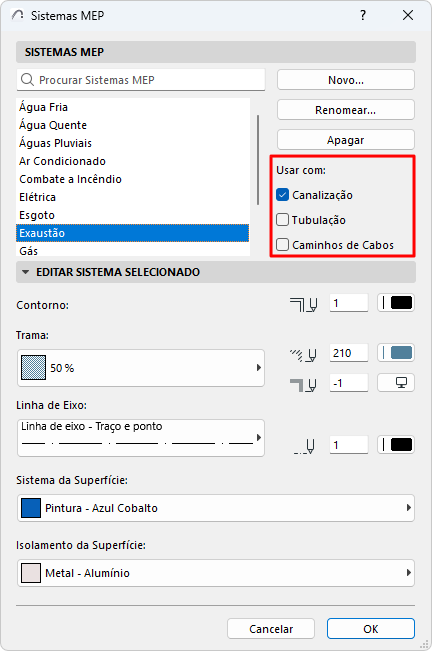

Usar com: Marque um ou mais tipos de Traçado que devem usar esse sistema MEP:
•Canalização
•Tubulação
•Caminhos de Cabos
Com base nessa definição de Usar com, os sistemas MEP estão disponíveis para o tipo de elemento Traçado correspondente, na parte superior da caixa de diálogo Definições de Traçado.
Editar atributos do Sistema MEP
Use os controles para definir tramas, linhas e superfícies para o Sistema MEP atual.
