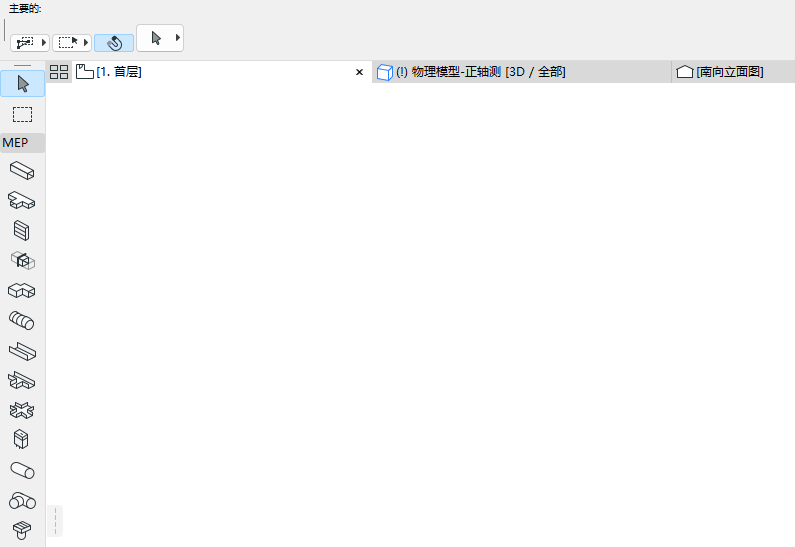

1。从工具箱中激活一个布设工具：风管布设，电缆桥架布设或水管布设。
2。在平面图或3D窗口中：连续点击来定义布设多边形的分段和节点。
•每次点击代表一个连接相邻线段的节点。
•参考线位于布设元素的中心。
•按回车键删除最后放置的分段
3。要完成布设，请在最后一个线段的末端再次点击。
最终将得到一个单独的布设元素。
每个节点处将自动生成弯头和变径头。
当元素布设结束于终端、附件或设备时，使用向上和向下箭头键可以帮助查找连接布设元素的合适选项。 （参见放置终端、附件或设备）
由给定的布设元素传导的物质（例如水或空气）始终保持恒定。
开始放置布设元素之后，其横截面可以在追踪器中更改。

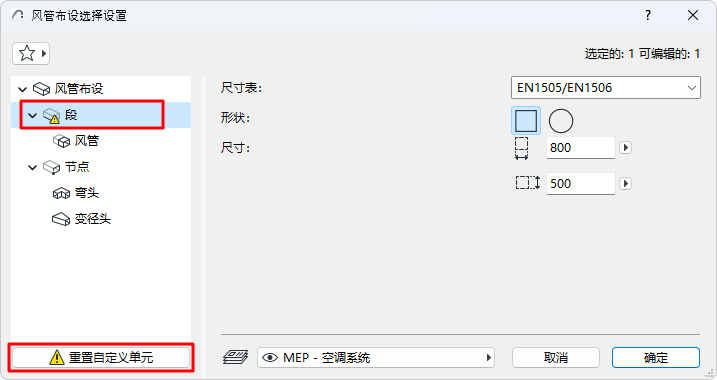

由于您已更改了段的默认参数值，因此在设置对话框中显示为“自定义”。

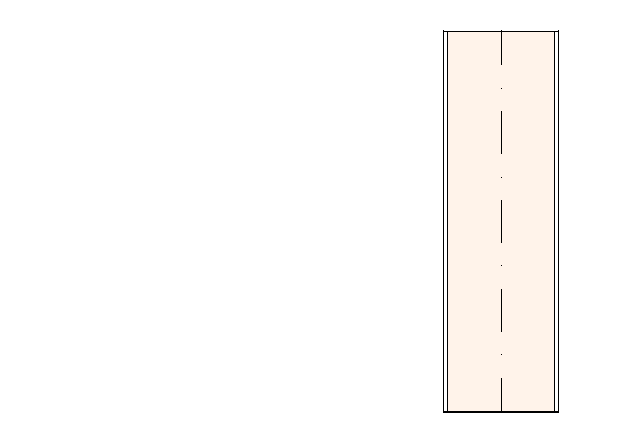

为布设元素添加分支
您可以将分支添加到任何已放置的布设元素中。分支节点将自动添加。
创建分支后，原始布设将被拆分为多个布设元素。
合并布设
在以下情况下，布设将合并：
•一个布设元素的末端节点与另一个布设元素的末端节点相连
•一个分支被删除（剩余的布设将被合并在一起）。
三通末端节点被移动，断开与之前三通的连接。

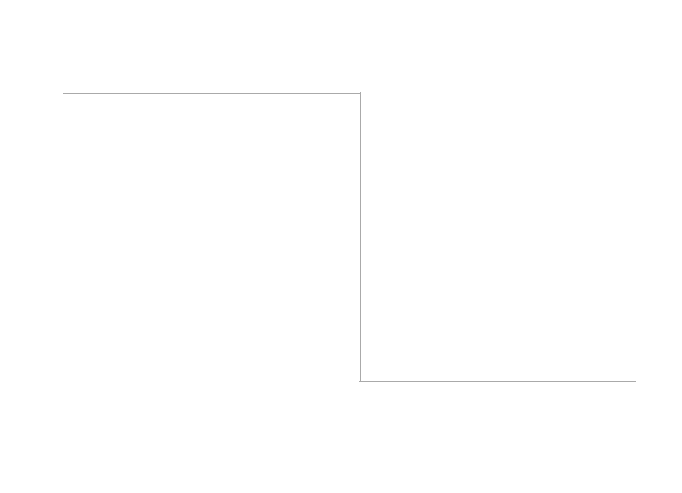

用魔棒布设元素
使用魔术棒基于已有的多义线或多边形，单击即可布设MEP元素。
1。绘制一条直线或弧线
2。选择一个 MEP 工具（风管、水管或电缆桥架）。
3。按空格键激活魔术棒，然后单击多义线或多边形。
通风柔性管
使用此工具可以轻松地使用样条曲线类型输入创建一个可变的几何体。单击现有布设元素的端口以进行连接，或者双击结束输入。
柔性管道不会在其末端增加变径头，必须在布设上解决连接件尺寸不同的问题。
要查看有关编辑柔性风管的命令，请参考以图形方式编辑布设。
