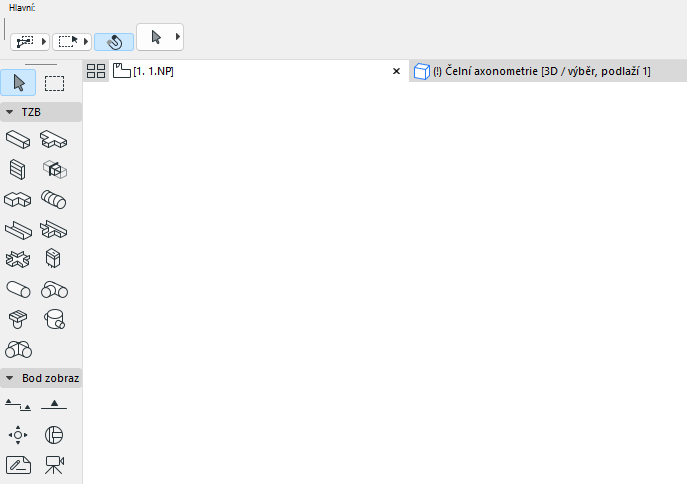

1.V nástrojové paletce aktivujte nástroj Trasa: Trasa vzduchotechniky, kabelových žlabů nebo trubek.
2.V půdorysu i 3D okně: Navazujícími kliknutími definujte segmenty a uzly trasy.
•Každé kliknutí reprezentuje uzel, který spojuje sousední segmenty.
•Referenční čára je ve středu prvku trasy
•Pomocí klávesy Backspace zrušíte poslední zadaný segment
3.Chcete-li trasu dokončit, klikněte podruhé na konci posledního úseku.
Výsledkem je jediný prvek trasy.
V každém uzlu se automaticky generují kolena a redukce.
Při ukončování prvku trasy na výustku, doplňku nebo zařízení použijte klávesy se šipkami nahoru a dolů, pomocí kterých můžete najít vhodné připojení trasy. (Viz Umístění výustku, doplňku nebo zařízení)
Vedené médium (například voda nebo vzduch) danou trasou je vždy konstantní.

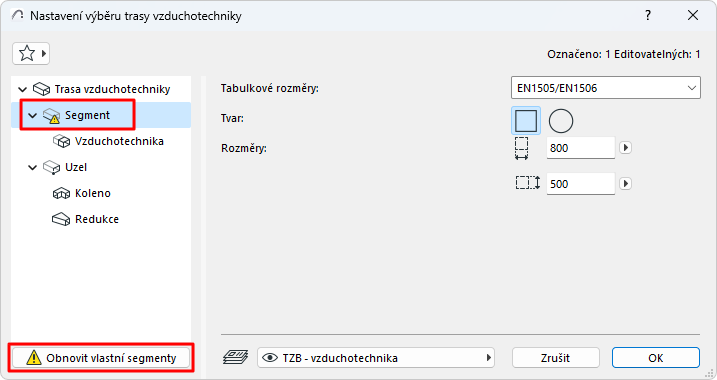

Při kreslení prvku trasy můžete pomocí Informátoru měnit průřez.
Protože jste změnili výchozí hodnotu parametru segmentu, zobrazí se v okně nastavení jako "vlastní".

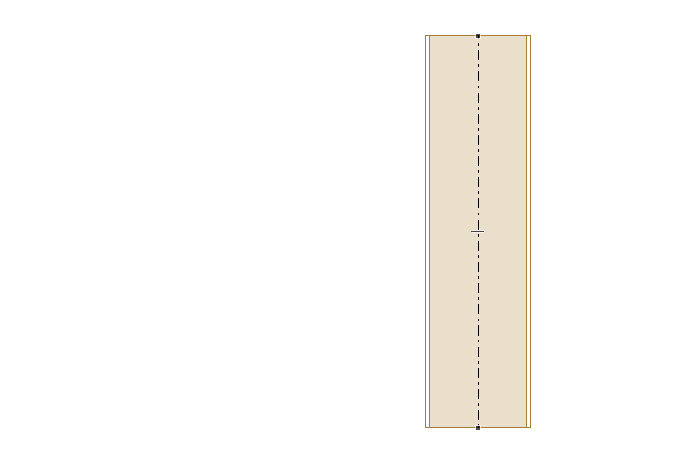

Přidání odbočky k prvku trasy
V libovolném bodě trasy můžete napojit novou větev. Odbočka se přidá automaticky.
Po vytvoření větve se původní trasa rozdělí na více prvků trasy.
Sloučení tras
Trasy se sloučí, pokud:
•Koncový uzel jednoho prvku trasy je připojen ke koncovému uzlu jiného prvku trasy
•Větev je odstraněna (zbývající trasy budou sloučeny dohromady)
Koncový uzel větve je přesunutý, čímž se původní větev odpojí.

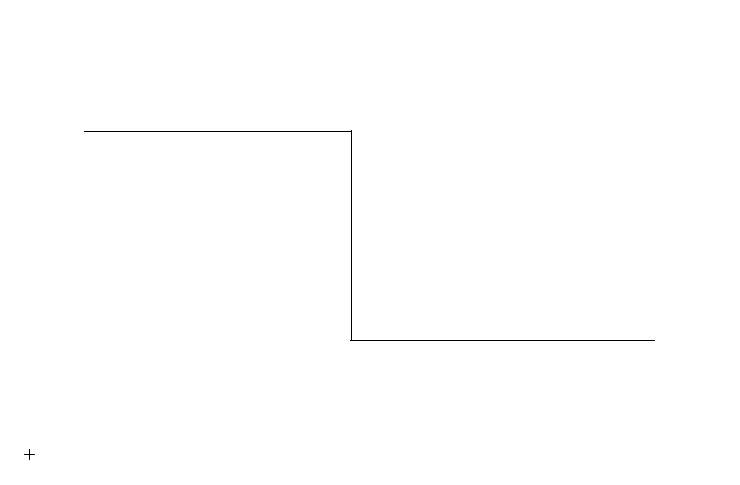

Trasa je vložená pomocí kouzelné hůlky
Na podkladu stávající lomené čáry nebo polygonu můžete trasu vytvořit pomocí kouzelné hůlky.
1.Nakreslete čáru nebo lomenou čáru.
2.Vyberte TZB nástroj (vzduchotechnika, trubka nebo kabelový žlab).
3.Mezerníkem aktivujte kouzelnou hůlku a klikněte na libovolnou lomenou čáru nebo polygon.
Flexibilní dílec vzduchotechniky
Pomocí tohoto nástroje můžete snadno vytvořit flexibilní geometrii zadanou pomocí křivky. Kliknutím na bod napojení stávajícího prvku trasy jej připojíte, dvojklikem ukončíte zadávání.
Flexibilní potrubí neumožňuje vkládat na své konce redukce, změny rozměrů tak musí být vyřešené v trase.
Příkazy pro úpravu flexibilních dílců jsou popsané zde: Grafická úprava trasy.
