Éditer et gérer les composites
Ouvrir le dialogue Composites :
•Options > Attributs élément > Composites
•Barre d'outils Attributs (Fenêtres > Barres d'outils > Attributs)

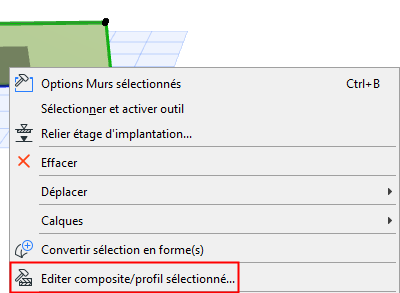

•Menu contextuel d'un élément composite sélectionné :
Utilisez ce dialogue pour ajouter, éditer et gérer les attributs composites du projet.
Un conseil : En vue dossiers, sélectionnez un sous-dossier pour éditer tout son contenu en une seule fois.
Pour une description générale : Voir Utilisation des dialogues d'attributs.

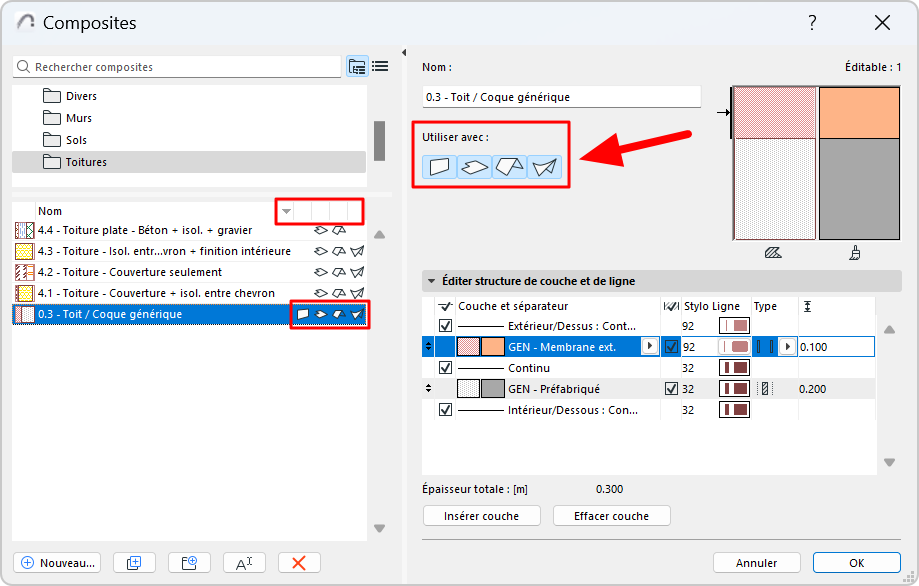

"Utiliser avec" - définit la disponibilité du composite
Pour un ou plusieurs composites sélectionnés :
Cliquez sur une ou plusieurs icônes - mur, dalle, toit et/ou coque - pour rendre le ou les composites sélectionnés disponibles pour les outils donnés.
•Par exemple, vous pouvez définir une structure composite à utiliser avec le toit et la coque. De cette manière, ce composite apparaîtra dans les contrôles déroulants de composites des dialogues de paramétrage de Toit et de Coque.

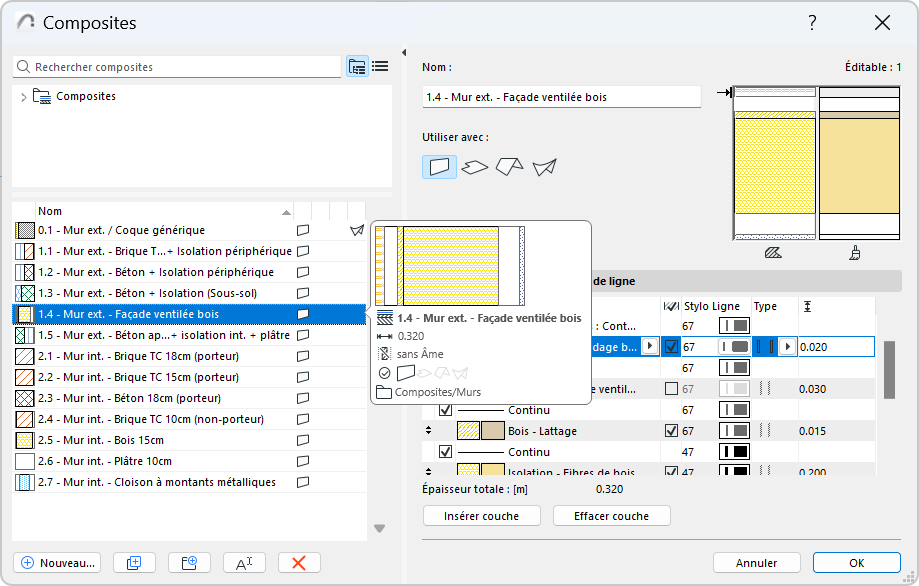

•Dans la liste de gauche des composites, cliquez sur les en-têtes de colonne pour trier la liste par état

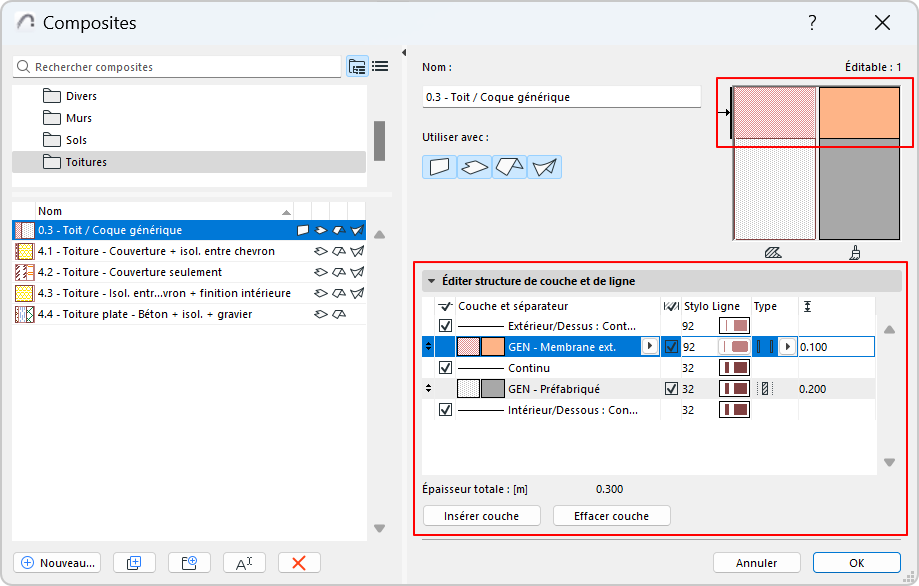

Éditer structure de couche et de ligne
Pour un composite sélectionné : le volet "Editer structure des couches et lignes" liste ses couches et ses lignes de séparation.
Chaque couche se compose d'un matériau de construction et de lignes d’extrémité de couche que vous pouvez activer ou désactiver
Vérifiez la prévisualisation pour voir l'aspect de la coupe et de la surface ou le type de ligne du composite sélectionné. (La flèche indique quelle partie est actuellement sélectionnée.)
Insérer couche
Sélectionnez une couche existante, puis cliquez sur Insérer couche pour insérer une nouvelle couche et un séparateur au-dessus de celle-ci.
Remarque : Les structures composites peuvent avoir 48 couches au maximum.
Effacer couche
Cliquez ici pour supprimer la Configuration de nomenclature sélectionnée. La ligne de séparation ci-dessus est également supprimée.
Modifier ordre des couches
L'ordre des couches dans un composite peut être important. La première couche listée est considérée comme
•“extérieure” si elle est utilisée avec un mur
•“Surface supérieure” pour un toit ou une dalle
•“Côté référence” pour les coques.

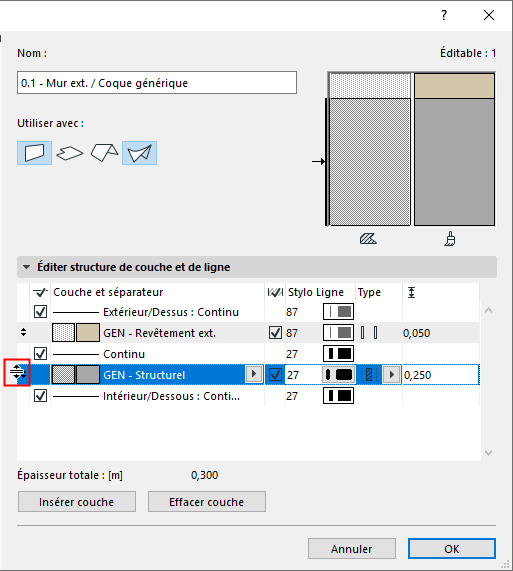

Faites glisser une couche vers une nouvelle position à l'aide des flèches haut/bas situées sur le bord gauche de la ligne sélectionnée.
Editer matériau de construction de couche
Pour une couche sélectionnée : Cliquez sur le menu déroulant pour choisir un autre matériau de construction.
Afficher/masquer les lignes d’extrémité de couche
Pour une couche sélectionnée : cochez la case pour afficher ses lignes d'extrémité.

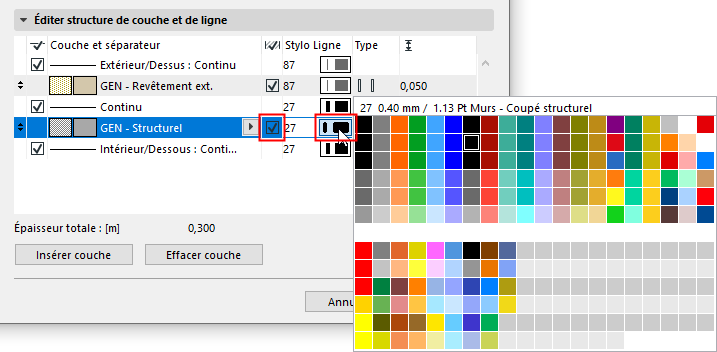

Utilisez le contrôle déroulant pour choisir un stylo pour ces lignes.
Définir la structure de la couche (âme/finition/autre)

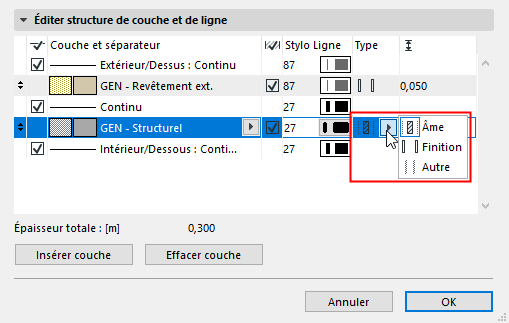

Cliquez sur ce menu déroulant pour définir la couche sélectionnée comme Structure, Finition ou Autre. Cela affectera l'Affichage partiel des structures du composite.
Voir Affichage partiel des structures.
•Il est possible de définir plusieurs couches structurelles, mais elle doivent être voisines.
•Il est possible de définir plusieurs couches adjacentes comme Finition, mais au moins l'une des couches extérieures doit en faire partie.
•Si vous modifiez le type d'une couche de Ame en Finition, toutes les couches entre la couche modifiée et la face la plus proche se transformeront également en finition.

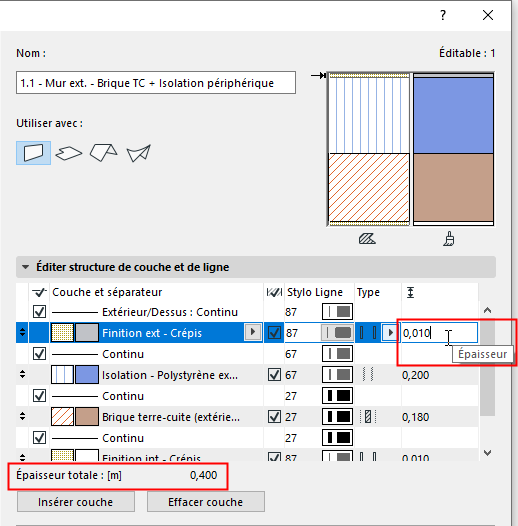

Épaisseur de la couche et Épaisseur totale
Pour une couche sélectionnée : saisissez la valeur de son épaisseur.
L'épaisseur totale de la structure composite est indiquée ci-dessous.
Afficher/masquer la ligne de séparation
Pour une ligne sélectionnée : cochez la case pour l'afficher.
Utilisez les fenêtres contextuelles pour choisir son type de ligne et son stylo.
