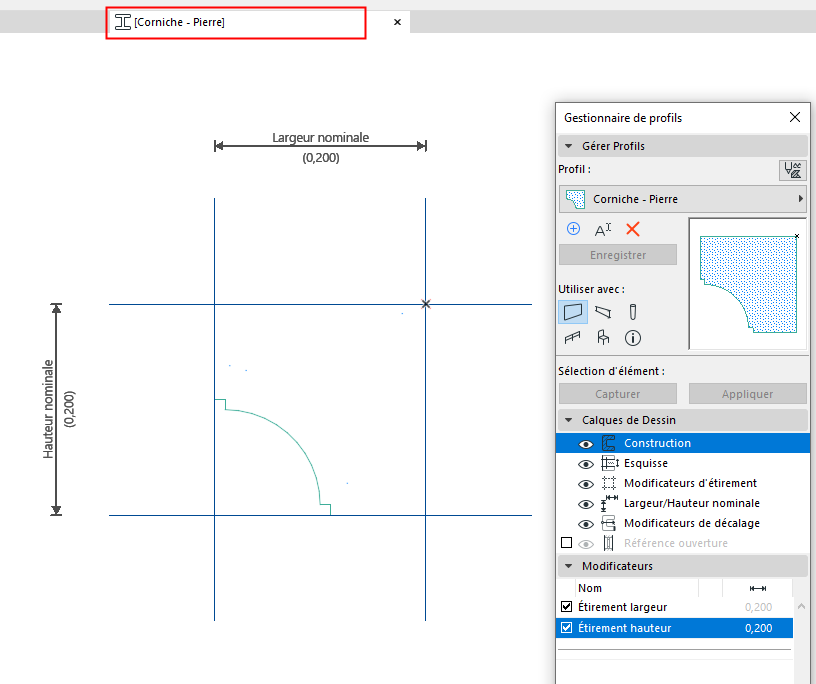

Pour éditer un Profil complexe, vous utilisez la fenêtre Editeur de Profils - une fenêtre d'édition 2D indépendante qui s'ouvre automatiquement chaque fois que vous ouvrez un profil pour l'éditer.
1.Ouvrir le Gestionnaire de profils et sélectionner un profil à éditer.
2.Cliquez sur Editer.
Le profil sélectionné s'ouvre dans l'Editeur de profils.

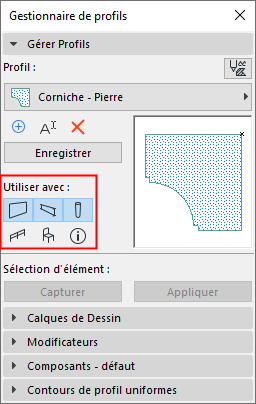

"Utiliser avec" - définit la disponibilité du profil
Dans l'Editeur de profils :
1.Cliquez sur Editer.
2.Cliquez sur une ou plusieurs icônes pour rendre ce profil disponible pour les outils donnés : les murs, les poteaux, les poutres, les composants de garde-corps et les éléments de bibliothèque.
Remarque : Les profils d'élément de bibliothèque ne sont disponibles que pour les éléments GDL qui incluent l'option de sélection de profil, par exemple les composants de Mur-rideau et d'Escalier.
Créer/Editer composants de profil
Dans l'Editeur de profils :
Utilisez l'outil Hachure pour dessiner ou éditer la coupe transversale du profil complexe. Seuls les outils de dessin 2D sont disponibles.

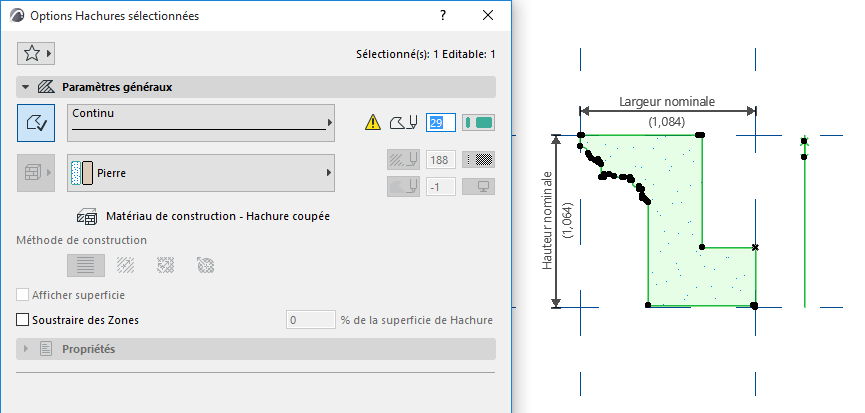

Sélectionner un élément de type Hachure, puis utilisez le dialogue Options Hachure sélectionnée pour associer un Matériau de construction et un type de Ligne coupée.
•Seuls les points chauds et les hachures dessinés avec l'outil Hachure feront partie du profil enregistré.
•D'autres éléments 2D (lignes, cotes, etc.) peuvent également être ajoutés à l'Edition de profils comme aides au dessin, mais ils ne jouent pas de rôle dans l'apparence finale du profil complexe. Ces aides au dessin sont placés sur le calque de dessin “Esquisse” de l'Editeur de profils.
•Les hachures superposées sont supportées, elles seront découpées conformément à leurs priorités de Matériau de construction au niveau des éléments placés.
•L'Origine du profil est un point de référence important. Voir Origine du profil dans la fenêtre Editeur de profils.
Utilisez les autres contrôles de l'Editeur de profils pour éditer la géométrie et le comportement du profil :
Voir aussi :
