Définir les critères d'élément
Dans plusieurs fonctions d'Archicad, vous pouvez spécifier un groupe d'éléments selon des critères avant l'exécution de la fonction :
•Chercher et sélectionner
•Règles de Substitution graphique
•Détection de collisions
•Réserver des éléments par critères (Teamwork)
•Configurations de nomenclature interactive
>Vous pouvez soit configurer ces critères manuellement, soit utiliser des Jeux de critères prédéfinis. (voir : Jeux de critères prédéfinis)
Cette section décrit la définition manuelle des critères.
La définition des critères se fait essentiellement de la même manière dans les quatre dialogues (Chercher & Sélectionner, Règles de Substitution graphique, Détection de collisions, Réserver des éléments par critères).
Définir le premier type d'élément
Définir des types d'élément supplémentaires
Définir des critères supplémentaires : Paramètres & Propriétés
Définir le premier type d'élément
1.Dans la colonne des Critères, la première ligne représente toujours le type de l'élément. Cliquez pour la sélectionner.

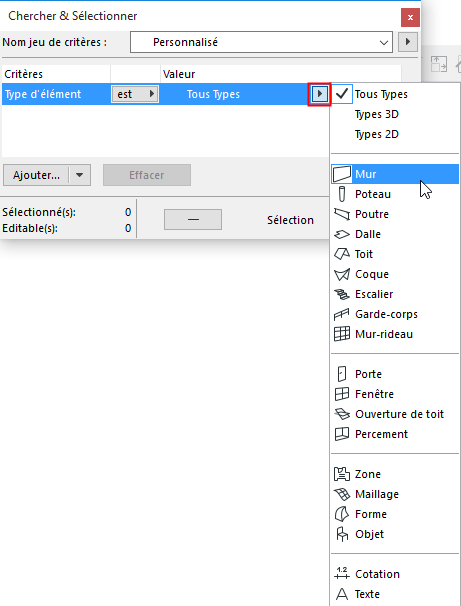

2.Dans la colonne Valeur, cliquez sur le menu déroulant et choisissez un Type d'élément dans la liste (par ex. Mur).
Définir des types d'élément supplémentaires
Pour ajouter un ou plusieurs Types d'élément supplémentaires :
1.Cliquez sur le menu déroulant Ajouter
2.Sélectionnez “Type d'élément” dans la liste. (Utilisez le champ de recherche en haut pour retrouver un article.
3.Faites un double clic sur votre choix ou cliquez sur le bouton Ajouter de la liste pour l'ajouter à la liste des critères.
4.Dans la colonne Valeur, cliquez de nouveau sur le menu déroulant et choisissez un Type d'élément dans la liste (par ex. Dalle).
5.Utilisez le contrôle et/ou pour préciser les critères Type d'élément.
Définir des critères supplémentaires : Paramètres & Propriétés
Pour préciser la recherche, ajouter d'autres critères.
1.Cliquez sur le bouton Ajouter pour ouvrir une liste de Paramètres & Propriétés.
2.Choisissez un critère (utilisez le champ de recherche en haut pour le trouver plus facilement), puis cliquez sur Ajouter (ou appuyer sur Entrer) pour l'ajouter à la liste des critères.
3.Pour chaque critère ajouté, définissez une Valeur à partir des menus déroulants.
Les critères disponibles dépendent des Types d'éléments définis dans les lignes au-dessus.
Par exemple, vous pouvez préciser les critères selon la Classification et Fonction structurelle des éléments (par ex. Porteur ou Non porteur).
Remarque : Définir comme critère un Calque ou une Combinaison de calques signifie qu'Archicad recherchera et sélectionnera les éléments qui seront visibles grâce à cette Combinaison de calques donnée.
Utiliser des Propriétés IFC ou des Paramètres d'élément de bibliothèque comme critères
Dans le menu déroulant du menu Ajouter, accédez aux types de paramètre/propriété supplémentaires :
•Propriétés IFC
Voir Définir des critères d'élément en utilisant des données IFC.
•Paramètres d'élément de bibliothèque (pour Configurations de nomenclature seulement)
voir Critères et champs supplémentaires : Paramètres d'élément de bibliothèque
