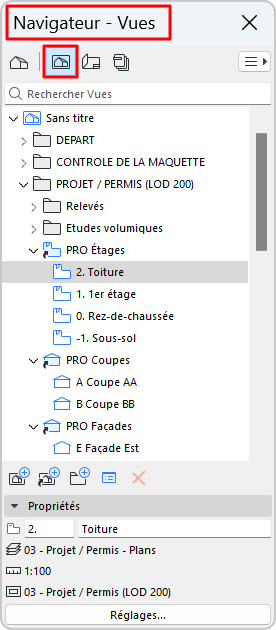

Liste des vues enregistrées du projet.
Les icônes de vue (dans le Navigateur et la barre d'onglets) sont bleues.
Utilisez le champ de recherche pour localiser les éléments par leur nom.
Qu'est-ce qu'une vue ?
Une Vue est une version mémorisée d'un Point de vue. Chaque vue est définie par ses Options Vue que vous configurez dans un but particulier.
Les Options Vue sont les suivantes :
•Affichage partiel des structures
•Jeu de stylos
•Combinaison d'Options de vue modèle
•Substitution graphique
•Filtre de rénovation
•Combinaison de Variantes
•Réglages du Modèle analytique structurel
•Plan de coupe de Plan d'étage
•Cotations
•Zoom et rotation
•Options d'image (pour les vues Fenêtre 3D) : Points de vue (avec zoom actuel), filtrage d'éléments en 3D, Styles 3D, Plans de coupe 3D, Coupe 3D et Options rendu photoréaliste.
•Sélection existante (3D seulement).
Voir Dialogue Options Vue.
Pour configurer une nouvelle vue, ouvrez une fenêtre de projet (Plan, Coupe/Façade/Elévation intérieure, Document 3D, Détail, Feuille de travail, 3D, Nomenclature interactive ou Liste) et ajustez ses réglages selon vos besoins.
La manière la plus confortable consiste à utiliser les contrôles Options rapides de la barre de défilement inférieure .
Voir Barre Options rapides.
Même si le contenu du projet change, les réglages des vues mémorisées restent inchangés, à moins que vous ne les modifiiez exprès.
Remarque : Vous pouvez établir une connexion dynamique entre les points de vues du projet et les vues par clonage d'un dossier.
Pour une description détaillée, voir Créer un dossier clone dans le Plan de vues.
Pour mémoriser une vue, procédez de l'une de ces manières :

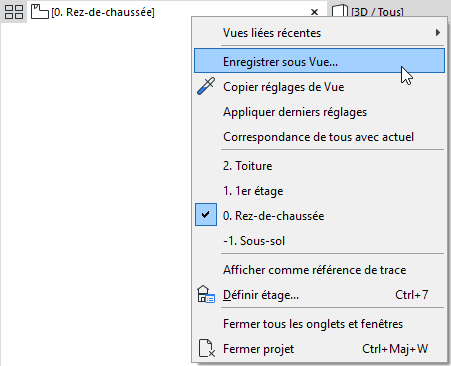

•Cliquez sur Enregistrer sous Vue dans le menu contextuel de l'onglet
•Cliquez sur Enregistrer Vue actuelle dans le menu contextuel du point de vue dans le Navigateur déroulant

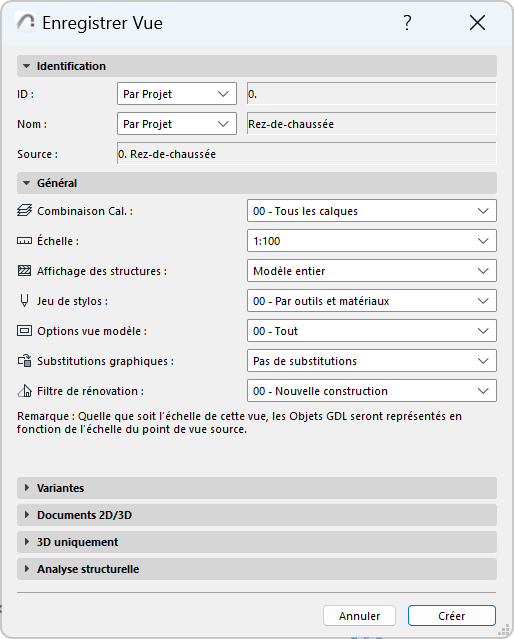

Le dialogue Options Vue apparaît afin de vous permettre de modifier les réglages avant d'enregistrer la vue. Cliquez sur Créer pour enregistrer la vue.
Vous observerez que l'icône de barre d'onglet (en bleu) indique désormais que cet onglet est une vue mémorisée.
•Utilisez la commande Enregistrer et placer vue sur mise en page
Voir Enregistrer Vue et placer sur mise en page (commande).
Redéfinir vue avec réglages actuels
Utilisez cette option si les paramètres de la Vue actuelle ouverte ont changé par rapport aux réglages enregistrés et que vous souhaitez remplacer les reglages enregistrés.
Utilisez l'une des méthodes suivantes :

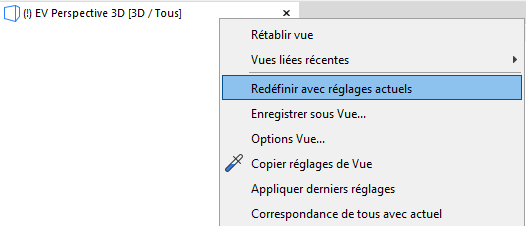

•Utilisez la commande Redéfinir dans le menu contextuel de l'onglet Vue

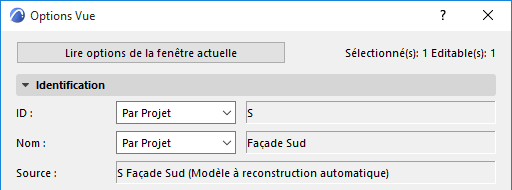

•Dans la le dialogue Options Vue, cliquez sur Lie options de la fenêtre actuelle.
Voir aussi Redéfinir les Options Image (Vue 3D).
Rétablir une vue dans le Navigateur
Si la vue que vous éditez ne correspond plus à ses Options de vue mémorisées, une icône d'alerte jaune apparaît au bas du Navigateur à côté des réglages modifiés pour vous avertir que les réglages de la vue active ne sont plus les mêmes que les réglages originaux.

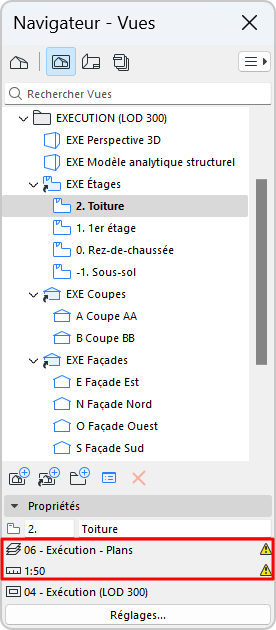

Par exemple, l'image ci-dessous montre que les réglages d'échelle et de calque de l'onglet actuel sont différents de ceux de la vue mémorisée.
Pour rétablir les réglages enregistrés de la vue, faites un double clic sur la vue dans le Navigateur.
