Avant de placer un poteau, allez au dialogue Options Poteau pour ajuster la géométrie de son âme, sa hauteur, sa position et la découpe de ses extrémités.
Voir Options de l'outil Poteau Prévisualisation et position

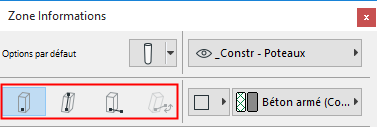

Pour placer un poteau, choisissez l'une des quatre Options de géométrie (méthodes de saisie) dans la Zone Informations.
Poteau simple
Vous placez le poteau (droit ou incliné) avec un seul clic. L'axe du poteau sera projeté à partir du plan.
Pour un poteau incliné : Voir Créer un poteau incliné.
Création de poteau par deux clics
Utilisez cette méthode pour définir librement l'inclianaison du poteau pendant la saisie.
Pas besoin de définir l'angle d'inclinaison avant la saisie.
1.Cliquez pour placer la base du poteau.
2.Cliquez de nouveau pour terminer le poteau.
•Le deuxième clic définit l'angle d'inclinaison du poteau et (dans la Fenêtre 3D) sa hauteur.

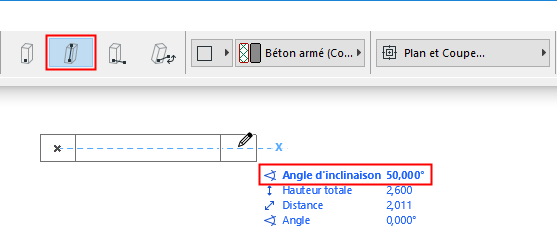

–Sur le Plan, la hauteur est fixe, et vous avez défini l'angle d'inclinaison graphiquement (comme l'atteste l'Inspecteur.)

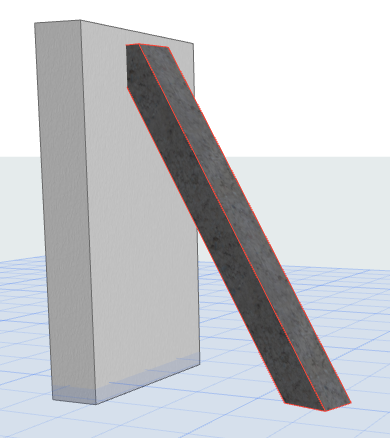

–Dans la Fenêtre 3D, vous pouvez utiliser l'attraction à des éléments eixstants et/ou en appuyant sur la touche Maj pour contraindre la saisie à un plan d'édition.

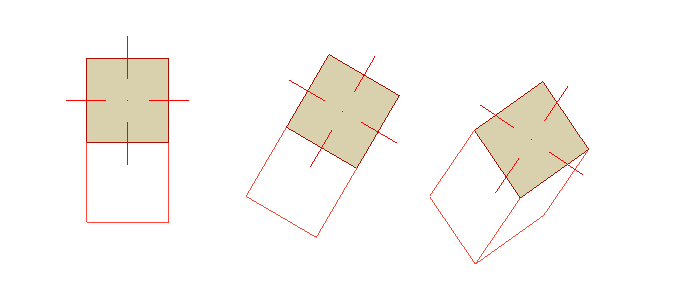

Poteau orienté
1.Cliquez pour placer la base du poteau.
2.Cliquez de nouveau pour définir son angle de rotation.
Incliné et orienté
Poteau incliné seulement.
1.Cliquez pour placer la base du poteau.
2.Cliquez de nouveau pour définir son angle de rotation.
3.Faites-le tourner autour de son axe incliné et cliquez pour terminer.
