Options de l'outil Poteau Prévisualisation et position

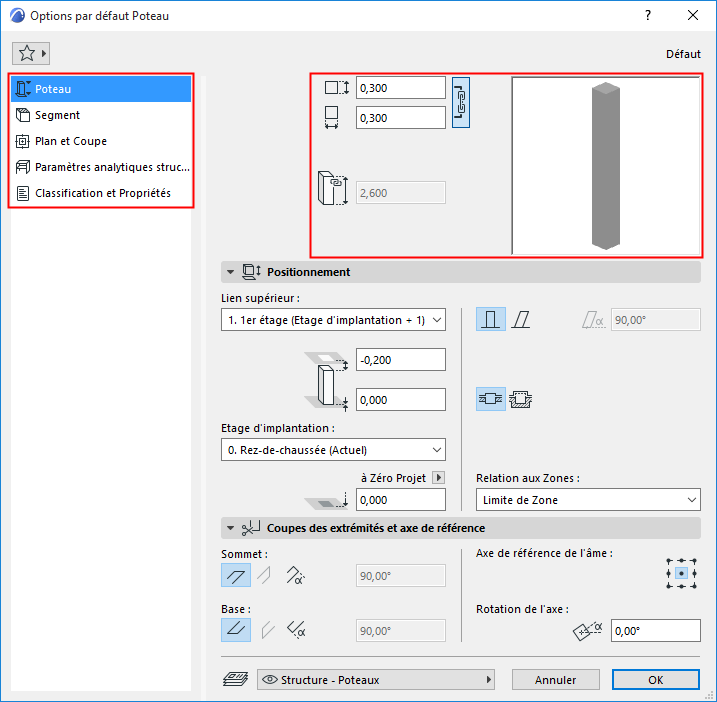

Le dialogue Options Poteau est divisé en cinq parties.
La section Prévisualisation reste visible sur toutes les pages et elle reflète les modifications apportées aux réglages.
Naviguez parmi les pages en utilisant l'arborescene située à gauche :
Pour les poteaux simples (à segment unique), saisissez les dimensions horizontale et verticale de l'âme.
Remarque : Pour les poteaux à coupe transversale rectangulaire, utilisez l'icône chaîne pour contraindre les dimensions à la même valeur.
Pour un poteau circulaire, entrez son diamètre.

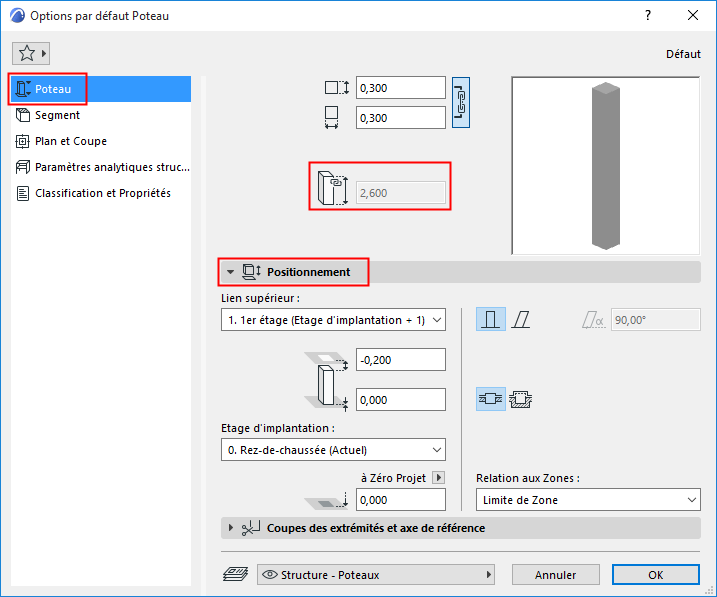

Afficher la hauteur totale du poteau.
•Pour les poteaux non liés, vous pouvez définir leur hauteur ici.
•Pour les poteaux liés par le haut : le champ n'est pas éditable manuellement. La hauteur du poteau dépend des réglages du volet Position en-dessous.
Par défaut :
•Le sommet du poteau est lié à l'étage supérieur
•L'étage d'implantation est l'étage courant.
Lien vers le haut
Utilisez ce contrôle pour :
•Lier vers le haut le poteau relativement à son étage d'implantation (Propre étage+1, Propre étage+2, etc.)
Si vous modifiez par la suite les positions et les hauteurs d'étage dans votre projet, la hauteur de tous les poteaux liés s'adaptera en conséquence.
•Choisissez Non lié pour en faire un poteau à hauteur fixe. Définissez sa hauteur dans le champ Hauteur de poteau au-dessus.
Décalage par rapport à l'étage lié en haut
Vous pouvez décaler le sommet du poteau par rapport à son étage lié en haut.
•La valeur de décalage peut être positive, négative ou égale à zéro.
•Le champ de décalage n'est pas disponible si le poteau ne possède pas de lien vers le haut.
Vous pouvez également décaler la base du poteau par rapport à son étage d'implantation, dans les deux directions.
•La valeur de hauteur de poteau (visible dans la section Prévisualisation des Options poteau) est affectée par les décalages supérieur et inférieur.
Etage d'implantation
Voir Etage d'implantation.
Altitude inférieure [à niveau de référence]
Calcule l'altitude actuelle de la ligne de référence du poteau mesurée par rapport au niveau de référence (par défaut, ce niveau de référence correspond au niveau Zéro Projet).
Cliquez sur la flèche ouvrant un menu déroulant qui permet de changer de niveau de référence, si nécessaire.
Remarque : Les niveaux de référence sont définis dans Options > Préférences Projet > Niveaux de référence.
Pour une description générale des niveaux, voir Préférences de niveaux de référence.
Remarque : Ceci est une valeur calculée et non un lien. Si vous modifiez le niveau de référence, la position du poteau ne sera pas changée.
Angle d'inclinaison de Poteau
Voir Créer un poteau incliné.
Méthode d'enveloppement
Voir Poteaux et murs composites : Enveloppé ou Libre.
Relation aux Zones
Voir ces sujets :
