Mode d'édition pour les poteaux de plusieurs segments
Utilisez le mode d'édition pour étirer séparément chacun des segments du poteau. Le mode d'édition est idéal pour l'ajustement graphique de la géométrie des segments.
Entrer en mode édition
Sélectionnez un poteau de plusieurs segments dans n'importe quelle vue modèle, puis procédez de l'une de ces manières :
•Cliquez sur le bouton Editer qui apparaît.
•Choisissez la commande Dessin > Entrer en mode édition du Poteau.
Utiliser le mode d'édition
•En mode d'édition, le boîte à outils normale d'Archicad est remplacée par les outils de sélection seulement et une palette d'affichage.
•Utilisez la commande à bascule Environnement de la palette d'affichage pour afficher/masquer le reste du modèle du bâtiment (c'est-à-dire tout, excepté le poteau sélectionné). En mode d'édition, vous ne pouvez pas éditer le reste du modèle.
•A partir de la palette d'affichage, le dialogue Options Poteau entier est disponible.
•A partir de la Zone Informations, vous pouvez ouvrir un dialogue de paramétrage limité, spécifique aux segments.

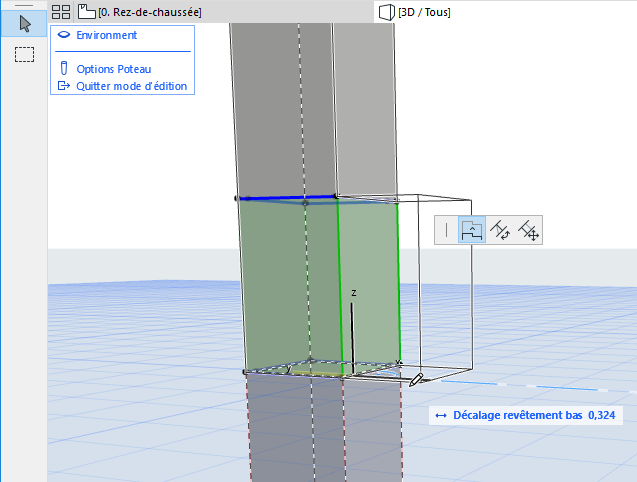

Par exemple, éditez les Modificateurs de profil d'un segment de poteau profilé :
Quitter mode d'édition
Utilisez l'une des méthodes suivantes :
•appuyez sur Echap
•Cliquez sur Quitter mode d'édition sur la palette d'affichage.
•Choisissez la commande Dessin > Sortir du mode d'édition du Poteau.

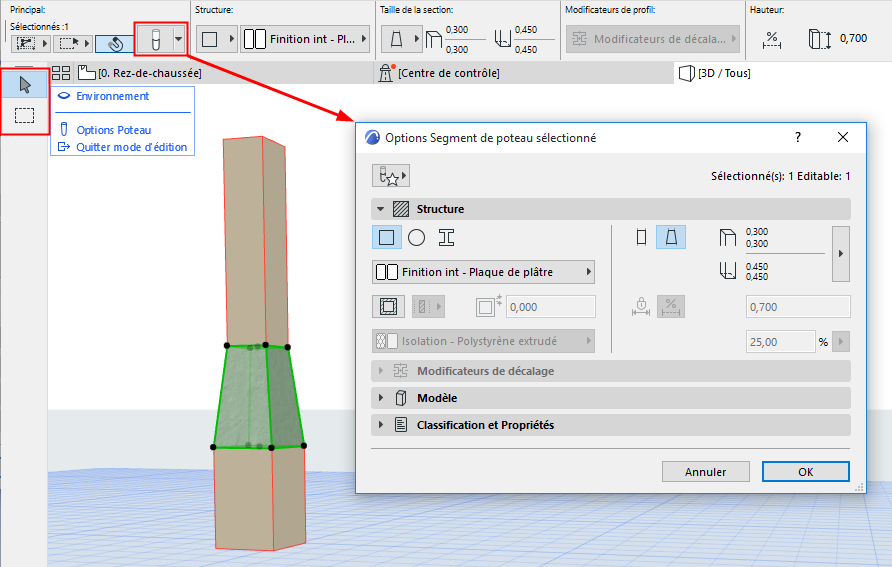

Cliquez sur Options Poteau dans la palette d'affichage pour accéder au dialogue de paramétrage pour le segment sélectionné.
