Courber une poutre verticalement
Dans la Fenêtre 3D ou Coupe/Façade :
1.Sélectionnez une poutre

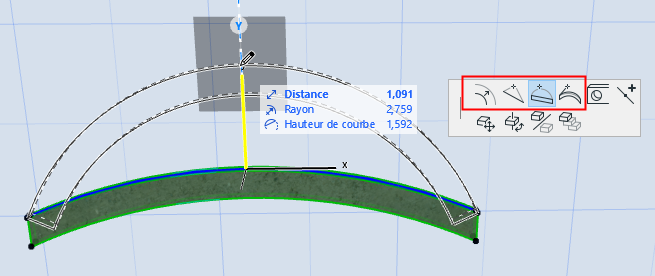

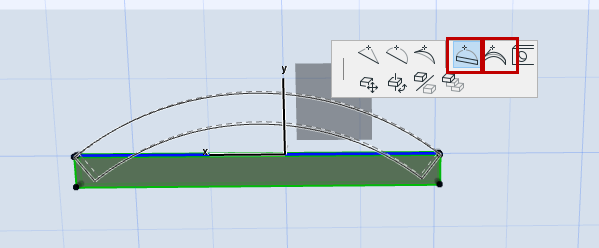

2.Utilisez les commandes de la palette contextuelle pour courber l'arête verticalement ou pour éditer sa tangente.
La courbe verticale d'une poutre ne peut être recourbée vers elle-même.
Une poutre ne peut être courbée verticalement et horizontalement à la fois.

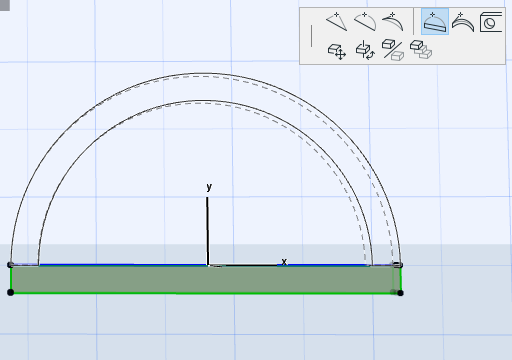

•Pour une poutre droite : la hauteur de la courbe ne peut être supérieure au rayon de la courbe.

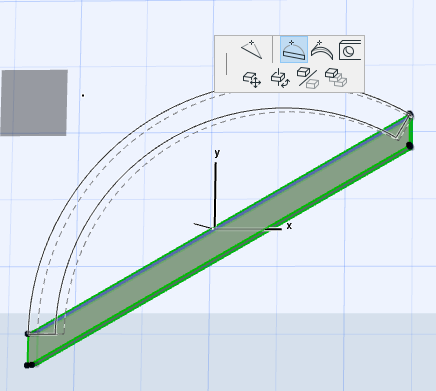

•Pour une poutre inclinée : les extrémités de départ et de fin de l'arc ne peuvent être inférieures à l'origine de l'arc
•Pour une poutre courbée verticalement, la commande Etirement radial est également disponible :
Dans le dialogue Options Poutre ou dans la Zone Informations : cliquez sur l'icône Courber et définissez la corde/la hauteur de l'arc.
•Une valeur négative est permise
•Si la poutre était courbée horizontalement au départ, cliquer sur l'icône Courbe va associer une courbe verticale à la poutre et éliminer sa courbure horizontale.
