Avant de placer une poutre, allez au dialogue Options poutre pour ajuster la géométrie de son âme, sa hauteur, sa position et la découpe de ses extrémités.
Pour placer une poutre, choisissez l'une des Options de géométrie (méthodes de saisie) dans la Zone Informations.
Poutre simple
1.Choisissez l'option de géométrie Poutre simple dans la Zone Informations.
Remarque : Si vous dessinez une poutre inclinée, seule la méthode Poutre simple est disponible.
2.Cliquez deux fois pour placer les deux extrémités de la poutre.

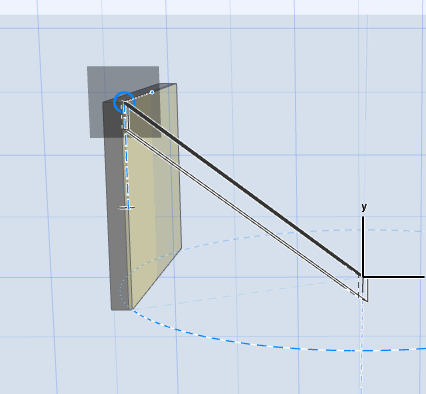

3.Dans la Fenêtre 3D :
–Faites attirer les extrémités par des éléments existants
–Appuyez sur la touche Maj pour contraindre la saisie à un plan d'édition.
Remarque : Si la poutre possède déjà un angle d'inclinaison défini (dans Options poutre ou dans la Zone Informations), cet angle sera appliqué sans tenir compte de la contrainte.
Pour une poutre inclinée : Voir Créer une poutre inclinée.
1.Choisissez l'option de géométrie Poutre chaînée dans la Zone Informations.
2.Cliquez autant fois que nécessaire pour placer chacun des segments d'une poutre chaînée.
Cette méthode de saisie est la même que celle pour la création d'un mur chaîné.
Voir Dessiner des Murs chaînés.
Dans la Fenêtre 3D :
–Faites attirer les extrémités par des éléments existants
–Appuyez sur la touche Maj pour contraindre la saisie à un plan d'édition.
Rectangle/Rectangle orienté de poutres
Choisissez l'une de ces méthodes dans le contrôle déroulant de l'icône Poutre rectangulaire :
•Pour obtenir un rectangle de poutres régulier, cliquez deux fois pour définir deux angles opposés.
•Pour obtenir un rectangle orienté, cliquez deux fois pour définir un côté du rectangle avec son vecteur d'orientation, puis faites glisser le curseur et cliquez de nouveau pour compléter le rectangle.
Pour créer une poutre courbée horizontalement, utilisez l'une des options suivantes :
Saisie de poutre courbe à partir de la Zone Informations
Choisissez l'une des trois méthodes de saisie courbes. Ces méthodes sont les mêmes que celles utilisées pour créer un mur courbe.
Voir Dessiner un Mur courbe.
Autres manières de créer des poutres courbées horizontalement
•Créez des segments de poutre courbe faisant partie d'une poutre chaînée.
•Sélectionnez une poutre droite sur le plan, puis utilisez les commandes de la palette contextuelle pour la courber pour éditer sa tangente.

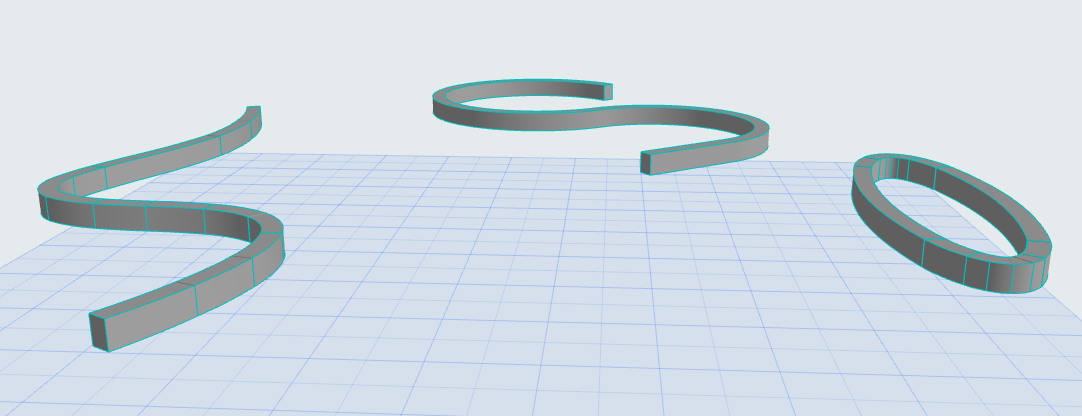

•Baguette magique : Tracez la forme d'éléments de dessin courbés avec la Baguette magique.
