Komponentenflächen komplexer Profile

Beim Auflisten von Komponenten für ein Profilelement können Sie entscheiden

•welche Profil-Komponente aufgelistet werden soll

•welche ihrer Ebenen für die Berechnung ihrer Fläche verwendet werden sollen

Auswahl von Profilkomponenten für Flächenauflistungen

1.Wählen Sie ein Profilelement aus.

2.Im Kontext-Menü klicken Sie auf Ausgewähltes mehrschichtiges Bauteil/Profil bearbeiten.

3.Wählen Sie im Profil-Manager eine Schraffur (die eine Komponente darstellt) aus.

4.Aktivieren Sie im Profil-Manager das Kontrollkästchen Fläche der Komponente berechnen (Optionen> Profile > Profil Manager) für jede Komponente, deren Fläche aufgelistet werden soll.

In diesem Beispiel bearbeiten wir die Steinwand mit dem Fundament. Das Kontrollkästchen der Ummantelung ist aktiviert, sodass die Fläche der Ummantelung in die Auswertung einbezogen wird. Die Fläche des Fundaments ist dagegen nicht relevant, und ihr Kontrollkästchen ist nicht aktiviert.

Komponentenfläche: An für Bekleidung, Aus für Kern

5.Klicken Sie auf Profil sichern, um die Änderungen zu speichern.

6.Die Fläche des Betonfundaments ist in dieser Auswertung nicht enthalten.

Auswahl einer Ebene für die Flächenberechnung

Die projizierte Fläche jeder Komponente wird auf der Grundlage einer Linie oder eines Kreises berechnet, die im Profileditor angezeigt werden.

Anmerkung: Um Linien im Profileditor zu sehen, vergewissern Sie sich, dass Sie Ansicht > Bildschirmdarstellungs-Optionen > Bestandteilfläche Linie/Kreis eingeschaltet haben (nur verfügbar, wenn der Profilmanager aktiv ist).

•Die Linie wird zum Berechnen der Komponentenfläche entsprechend der durch die Linie dargestellten Projektion auf die flache Oberfläche verwendet. Standardmäßig liegt die Linie entlang des längsten Segments des Profils.

•Der Kreis wird zur Berechnung der Fläche entsprechend der Projektion auf die Kreiskomponente verwendet.

Sie können diese Linie/den Kreis grafisch bearbeiten: Dadurch wird die für die Berechnung der Komponentenfläche verwendete Ebene geändert.

In diesem Beispiel benötigen Sie die Fläche einer Stütze in ihrer Horizontalebene.

1.Wählen Sie die Komponente (Schraffur) im Profileditor aus.

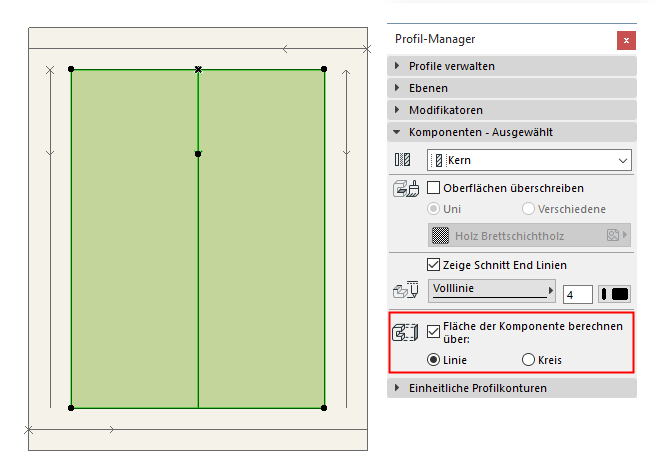

2.Aktivieren Sie das Kontrollkästchen Fläche der Komponente berechnen.

Wie Sie sehen, liegt die Linie der Komponente vertikal; das ist nicht die Fläche, die Sie brauchen.

3.Wählen Sie im Profil-Manager-Fenster die Linie aus und drehen Sie sie in eine horizontale Position.

4.Klicken Sie auf Profil sichern, um die Änderungen zu speichern.

5.Die horizontal gemessene Fläche der Stütze ist in der Auswertung enthalten.

Allgemeine Informationen zur Bearbeitung im Profil-Manager finden Sie unter Profil-Manager.
