Wechsen Sie zu Ablage > Interoperabilität > SAF > SAF-Übersetzer.

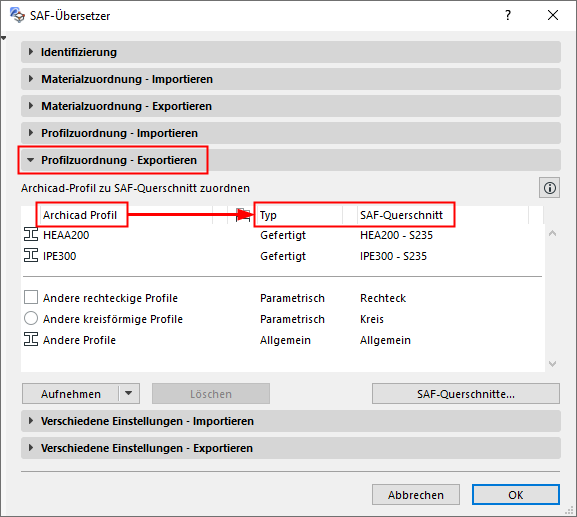

Verwenden Sie das Export-Teilfenster Profilzuordnung zum Zuordnen von 1D-Bauteilen, die komplexe Profile sind, zu ihren exakten Entsprechungen ("SAF-Querschnitt") in der Ziel-Software.
Der SAF-Standard definiert vier Querschnitts-Typen:
•Gefertigt: Industriell gefertigte Querschnitte mit Standard-Bezeichnung.
•Verbund: Verbundquerschnitt, der auf mehreren gefertigten Profilen basiert (z. B. zwei I-Querschnitten). Beispiel für die Eingabe eines Verbundquerschnitts: Profil = IPE200 und Parameter=10mm (Abstand zwischen den Profilen).
•Parametrisch: Durch Form und Abmessungen (Parameter) definierte Querschnitte.
•Allgemein: Dient zur Definition einer beliebigen allgemeinen Form des Querschnitts. Besteht aus einem oder mehreren geschlossenen Polygonen einschließlich Öffnungen. Diese verwenden keine Standardnamen.
Komplexe Profile zuordnen (nach Name)
Verwendung einer externen Datenbank zur Übersetzung nicht zugeordneter Profile
