Ορισμός Ονόματος και Περιοχής Σχεδίασης

Σημείωση: Μέρος του add-on Library Part Maker. Δείτε: Library Part Maker.

Το πρώτο βήμα είναι να δημιουργήσετε ένα όνομα Στοιχείου Βιβλιοθήκης και να σχεδιάσετε την Περιοχή Σχεδίασής του στην Κάτοψη.

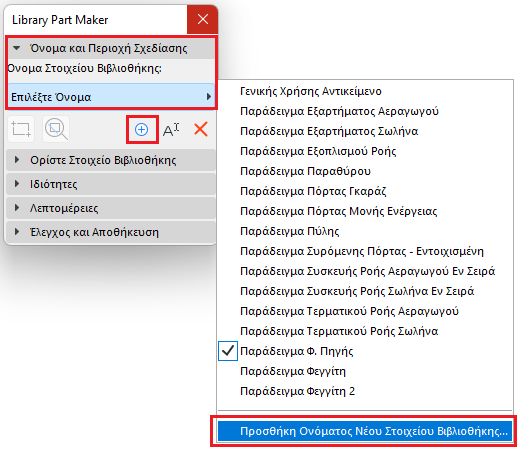

1.Στην παλέτα Library Part Maker, κάντε ένα από τα ακόλουθα:

–Κάντε κλικ στο σύμβολο +.

–Από το pop-up Όνομα Στοιχείου Βιβλιοθήκης, επιλέξτε Προσθήκη Ονόματος Νέου Στοιχείου Βιβλιοθήκης.

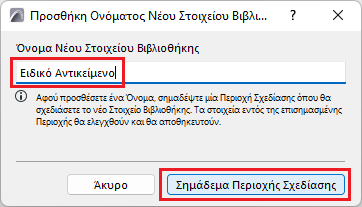

2.Στον διάλογο που εμφανίζεται, δώστε ένα όνομα.

3.Πατήστε Σημάδεμα Περιοχής Σχεδίασης

4.Κάντε κλικ στην Κάτοψη για να σχεδιάσετε ένα πλαίσιο Περιοχής Σχεδίασης. Το όνομα εμφανίζεται αυτόματα πάνω από το πλαίσιο.

Μπορείτε επίσης να δημιουργήσετε νέες Περιοχές Σχεδίασης με αντιγραφή-επικόλληση μίας υπάρχουσας Περιοχής Σχεδίασης (π.χ. σε ένα μητρώο). Κάθε αντίγραφο λαμβάνει παίρνει ένα νέο όνομα και εμφανίζεται ξεχωριστά στο pop-up της Παλέτας.

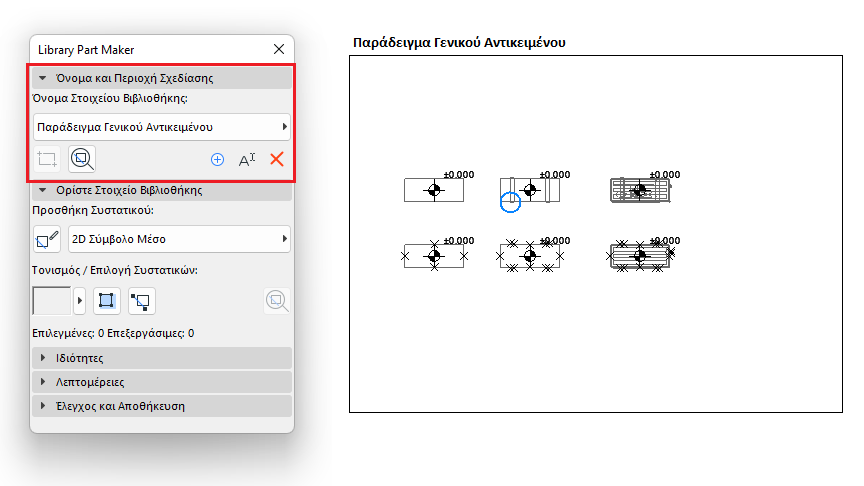

Τι είναι η Περιοχή Σχεδίασης;

•Η Περιοχή Σχεδίασης περιέχει τα 2D και 3D στοιχεία (συστατικά) που συνθέτουν το Στοιχείο Βιβλιοθήκης. Η Περιοχή Σχεδίασης ομαδοποιεί αυτά τα συστατικά και τις ιδιότητές τους και διατηρεί τυχόν τροποποιήσεις που πραγματοποιείτε στην πορεία.

•Η Περιοχή Σχεδίασης μπορεί να προστεθεί πριν ή μετά τη δημιουργία του τρέχοντος Στοιχείου Βιβλιοθήκης.

•Η λειτουργία Έλεγχος και Αποθήκευση λαμβάνει υπόψη το περιεχόμενο της τρέχουσας Περιοχής Σχεδίασης κατά τον έλεγχο της εγκυρότητας του στοιχείου βιβλιοθήκης.

•Η αποεπιλογή της Περιοχής Σχεδίασης ή οποιουδήποτε μέρους της δεν θα έχει ως αποτέλεσμα την απώλεια αλλαγών.

Δείτε επίσης: Εστίαση σε μία Περιοχή Σχεδίασης.

Προσθήκη Περιοχής Σχεδίασης

Εάν το πλαίσιο της Περιοχής Σχεδίασης διαγραφεί, το όνομα Στοιχείου Βιβλιοθήκης εξακολουθεί να είναι διαθέσιμο στην παλέτα, αλλά δεν θα μπορείτε να το αποθηκεύσετε: όταν εκτελείτε έναν έλεγχο, θα λάβετε μία προειδοποίηση.

Για να σχεδιάσετε μία νέα Περιοχής Σχεδίασης, κάντε κλικ στο εικονίδιο Προσθήκη Περιοχής Σχεδίασης και σχεδιάστε την ξανά.

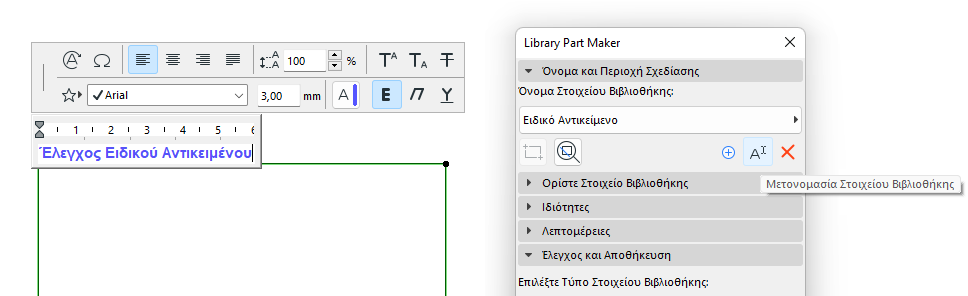

Μετονομασία Ονόματος Στοιχείου Βιβλιοθήκης

Κάντε μία από τις ακόλουθες ενέργειες:

•Επεξεργαστείτε το όνομα του Στοιχείου Βιβλιοθήκης απευθείας στην Κάτοψη

•Κάντε κλικ στο κουμπί Μετονομασία στην παλέτα.
